Воздухораспределители панельные со светильниками ВСО, ВСОР (Арктос)
версия для печати

Воздухораспределители ВСО, ВСОР совмещают в себе функции воздухораспределительных устройств и осветительных приборов: они обеспечивают подачу или удаление воздуха системами вентиляции и кондиционирования, а также, благодаря встроенным точечным светильникам, освещение обслуживаемых помещений.

Воздухораспределители ВСО, ВСОР состоят из лицевой панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. По периметру лицевой панели размещены точечные светильники. Подача или удаление воздуха осуществляется через центральную часть лицевой панели, которая выполнена перфорированной у 1ВСО и 1ВСОР, оснащена поворотными турбулизирующими ячейками у 2ВСО и 2ВСОР, или регулируемыми линейными ячейками, расположенными радиально у 3ВСО и 3ВСОР или концентрически у 4ВСО и 4ВСОР. Индивидуальным регулированием турбулизирующих или линейных ячеек обеспечивается формирование различных типов приточных струй. Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВСОР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Воздухораспределители ВСО, ВСОР встраиваются в подвесные потолки или устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением. Для выполнения электрического подключения на боковой поверхности камеры КСД установлена клеммная коробка. Воздухораспределители поставляются без ламп. В светильниках используются лампы типа MR16 c цоколем GU10 максимальной мощностью 50 Вт и напряжением 230 В.

Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки — пластик белого цвета (Д10), КСД — неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек в цвета Д08 и Д11 по каталогу «Эксклюзив».

Варианты исполнения лицевой панели

Характеристики воздухораспределителей ВСО, ВСОР

Модель	F0	A,	B,	Ødп,	□a,	C,	E,	Количество	Вес,кг
Модель	м2	мм	мм	мм	мм	мм	мм	светильников*, шт	ВСО	ВСОР
1ВСО/1ВСОР
450 x 450-4	0,063	450	450	124	300	270	173	4	5,0	5,5
450 x 450-8	0,063	450	450	124	300	270	173	8	5,5	6,0
595 x 595-8	0,160	595	595	159	450	350	211	8	8,5	9,5
595 x 595-12	0,160	595	595	159	450	350	211	12	9,0	10,0
1ВСО-С/1ВСОР-С
450 x 450-4	0,063	450	450	124	300	200	–	4	4,5	5,0
450 x 450-8	0,063	450	450	124	300	200	–	8	5,0	5,5
595 x 595-8	0,160	595	595	159	450	200	–	8	7,0	8,5
595 x 595-12	0,160	595	595	159	450	200	–	12	7,5	9,0
2ВСО/2ВСОР
450 x 450-4	0,027	450	450	124	300	270	173	4	5,0	6,0
450 x 450-8	0,027	450	450	124	300	270	173	8	5,5	6,5
595 x 595-8	0,079	595	595	159	450	350	211	8	9,5	10,5
595 x 595-12	0,079	595	595	159	450	350	211	12	10,0	10,5
2ВСО-С/2ВСОР-С
450 x 450-4	0,027	450	450	124	300	200	–	4	5,0	5,5
450 x 450-8	0,027	450	450	124	300	200	–	8	5,5	6,0
595 x 595-8	0,079	595	595	159	450	200	–	8	8,0	9,0
595 x 595-12	0,079	595	595	159	450	200	–	12	8,5	9,5
3ВСО/3ВСОР
450 x 450-4	0,021	450	450	159	300	270	173	4	4,5	5,5
450 x 450-8	0,021	450	450	159	300	270	173	8	5,0	6,0
595 x 595-8	0,051	595	595	199	450	350	211	8	8,0	9,0
595 x 595-12	0,051	595	595	199	450	350	211	12	8,5	9,5
3ВСО-С/3ВСОР-С
450 x 450-4	0,021	450	450	159	300	200	–	4	4,0	5,0
450 x 450-8	0,021	450	450	159	300	200	–	8	4,5	5,5
595 x 595-8	0,051	595	595	199	450	200	–	8	7,0	8,0
595 x 595-12	0,051	595	595	199	450	200	–	12	7,5	8,5
4ВСО/4ВСОР
450 x 450-4	0,022	450	450	159	300	270	173	4	4,5	5,5
450 x 450-8	0,022	450	450	159	300	270	173	8	5,0	6,0
595 x 595-8	0,055	595	595	199	450	350	211	8	8,0	9,5
595 x 595-12	0,055	595	595	199	450	350	211	12	8,5	9,5
4ВСО-С/4ВСОР-С
450 x 450-4	0,022	450	450	159	300	200	–	4	4,0	5,0
450 x 450-8	0,022	450	450	159	300	200	–	8	4,5	5,5
595 x 595-8	0,055	595	595	199	450	200	–	8	7,0	8,0
595 x 595-12	0,055	595	595	199	450	200	–	12	7,5	8,5

* Воздухораспределители поставляются без ламп. В светильниках используются лампы типа MR16 c цоколем GU10 максимальной мощностью 50 Вт и напряжением 220 В.

Данные для подбора воздухораспределителей 1ВСО, 1ВСОР при подаче воздуха

	LwA=20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)					LwA=45 дБ(А)
Типо-	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-
			м, при				м, при				бойность, м					бойность, м
размер	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с
			0,2	0,5			0,2	0,5			0,2	0,5	0,75			0,2	0,5	0,75
450 x 450	100	7	1,2	0,5	140	14	1,6	0,7	180	23	2,1	0,8	0,6	260	48	3,0	1,2	0,8
595 x 595	230	12	1,7	0,7	300	21	2,2	0,9	420	41	3,1	1,2	0,8	600	84	4,4	1,8	1,2

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

	% открытия	100%	70%	50%
	регулятора расхода	β=0°	β=45°	β=60°
	К	1,7	7,0	20,0

Данные для подбора воздухораспределителей 2ВСО, 2ВСОР при подаче воздуха

	LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при
	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,5	0,75	м3/ч	Па	0,5	0,75
Настилающаяся односторонняя струя (схема 1)*
450 x 450	130	32	2,2	0,9	160	49	2,7	1,1	220	92	1,5	1,0	410	320	2,8	1,8
595 x 595	280	24	2,8	1,1	390	46	3,9	1,5	550	92	2,2	1,4	940	269	3,7	2,5
Настилающаяся двусторонняя струя (схема 2)*
450 x 450	130	32	1,6	0,7	160	49	2,0	0,8	220	92	1,1	0,7	410	320	2,1	1,4
595 x 595	280	24	2,1	0,8	390	46	2,9	1,2	550	92	1,6	1,1	940	269	2,8	1,9
Настилающаяся трехсторонняя струя (схема 3)*
450 x 450	130	32	1,3	0,5	160	49	1,6	0,6	220	92	0,9	0,6	410	320	1,7	1,1
595 x 595	280	24	1,7	0,7	390	46	2,3	0,9	550	92	1,3	0,9	940	269	2,2	1,5
Настилающаяся четырехсторонняя струя (схема 4)*
450 x 450	130	32	1,0	0,4	160	49	1,2	0,5	220	92	0,7	0,4	410	320	1,2	0,8
595 x 595	280	24	1,2	0,5	390	46	1,7	0,7	550	92	1,0	0,7	940	269	1,7	1,1
Вертикальная компактная струя (схема 5)*
450 x 450	130	32	2,2	0,9	160	49	2,7	1,1	220	92	1,5	1,0	410	320	2,8	1,8
595 x 595	280	24	2,8	1,1	390	46	3,9	1,5	550	92	2,2	1,4	940	269	3,7	2,5
Настилающаяся закрученная струя (схема 6)*
450 x 450	130	32	0,4	–	160	49	0,5	–	220	92	–	–	410	320	0,6	0,4
595 x 595	280	24	0,6	–	390	46	0,8	–	550	92	–	–	940	269	0,7	0,5
Настилающаяся веерная струя (схема 7в)*
450 x 450	130	32	0,7	–	160	49	0,8	–	220	92	0,4	–	410	320	0,8	0,6
595 x 595	280	24	0,8	–	390	46	1,2	0,5	550	92	0,7	0,4	940	269	1,1	0,7
Смыкающаяся коническая струя (схема 7г)*
450 x 450	130	32	0,9	–	160	49	1,1	0,4	220	92	0,6	0,4	410	320	1,1	0,7
595 x 595	280	24	1,1	0,4	390	46	1,5	0,6	550	92	0,9	0,6	940	269	1,5	1,0

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице и графике, необходимо умножить на коэффициент 0,7.

У воздухораспределителей с регулятором расхода табличные значения ΔРполн корректируются:

	% открытия	100%	70%	50%
	регулятора расхода	β=0°	β=45°	β=60°
	К	1,6	5,0	17,0

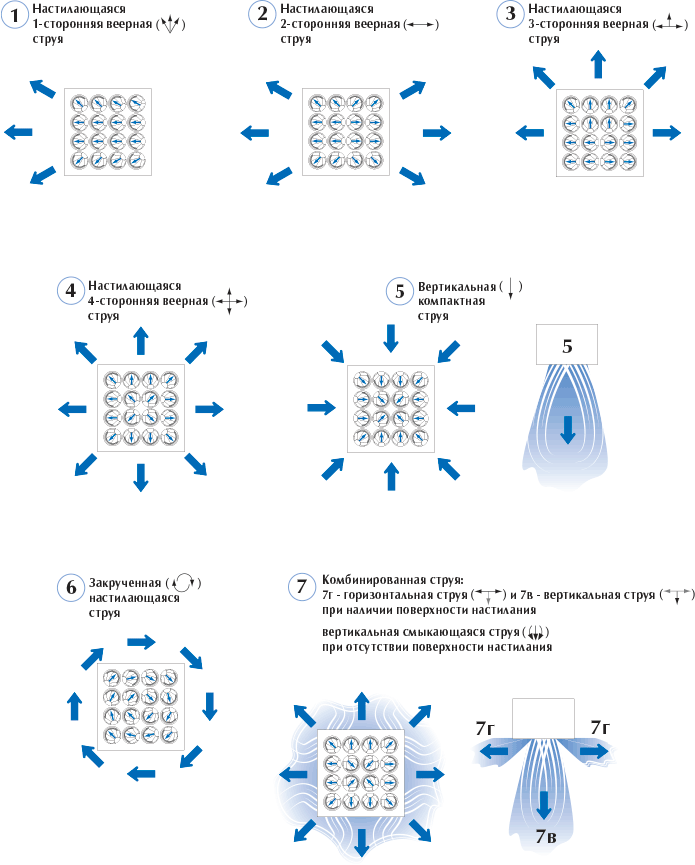

Схемы положения ячеек и вид формируемых струй
у воздухораспределителей 2ВСО, 2ВСОР

Данные для подбора воздухораспределителей 3ВСО, 3ВСОР при подаче воздуха

	LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-
Типо-	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	бойность, м
размер	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с
	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	0,75
Вертикальная прямоточная струя (схема 1)
450 x 450	80	11	3,8	1,5	125	27	6,0	2,4	185	59	8,9	3,5	285	141	14,0	5,5	3,6
595 x 595	150	7	4,6	1,8	230	16	7,1	2,8	345	35	11,0	4,2	620	113	19,0	7,6	5,1
Настилающаяся веерная струя (схема 2)*
595 x 595	165	6	1,7	0,7	260	14	2,7	1,1	400	32	4,2	1,7	735	110	7,7	3,1	2,0
Настилающаяся односторонняя струя (схема 3)*
450 x 450	35	1	1,2	0,5	85	8	2,9	1,1	170	30	5,7	2,3	355	132	12,0	4,8	3,2
595 x 595	165	5	3,6	1,4	260	12	5,6	2,2	400	28	8,6	3,4	735	96	16,0	6,3	4,2
Настилающаяся двусторонняя струя (схема 4)*
450 x 450	35	1	0,7	0,3	85	8	1,8	0,7	170	30	3,6	1,4	355	132	7,5	3,0	2,0
595 x 595	165	5	2,2	0,9	260	12	3,5	1,4	400	28	5,4	2,2	735	96	9,9	4,0	2,7

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице и графике, необходимо умножить на коэффициент 0,7.

У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

	% открытия	100%	70%	50%
	регулятора расхода	β=0°	β=45°	β=60°
	К	1,7	7,0	20,0

Схемы положения ячеек и вид формируемых струй
у воздухораспределителей 3ВСО, 3ВСОР

Данные для подбора воздухораспределителей 4ВСО, 4ВСОР при подаче воздуха

	LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-
Типо-	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	бойность, м
размер	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с
	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	0,75
Вертикальная прямоточная струя (схема 1)
450 x 450	60	7	1,9	0,7	90	16	2,8	1,1	150	44	4,6	1,9	280	153	8,6	3,5	2,3
595 x 595	200	9	5,8	2,3	290	20	8,4	3,4	420	41	12,0	4,9	710	117	21,0	8,2	5,5
Коническая несмыкающаяся струя (схема 2)**
450 x 450	80	5	2,8	1,1	140	16	4,8	1,9	230	43	8,0	3,2	440	159	15,0	6,1	4,1
595 x 595	220	6	4,8	1,9	350	16	7,7	3,1	530	37	12,0	4,6	975	125	21,0	8,5	5,7
Вертикальная дальнобойная прямоточная струя (схема 3)
450 x 450	50	3	4,3	1,7	70	7	6,0	2,4	130	23	11,0	4,4	250	84	21,0	8,5	5,7
595 x 595	120	3	6,5	2,6	230	11	12,0	5,0	390	33	21,0	8,4	730	115	39,0	16,0	10,0

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице и графике, необходимо умножить на коэффициент 0,7.
** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.

У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

	% открытия	100%	70%	50%
	регулятора расхода	β=0°	β=45°	β=60°
	К	1,7	7,0	20,0

Схемы положения ячеек и вид формируемых струй
у воздухораспределителей 4ВСО, 4ВСОР

Последнее обновление 20.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
