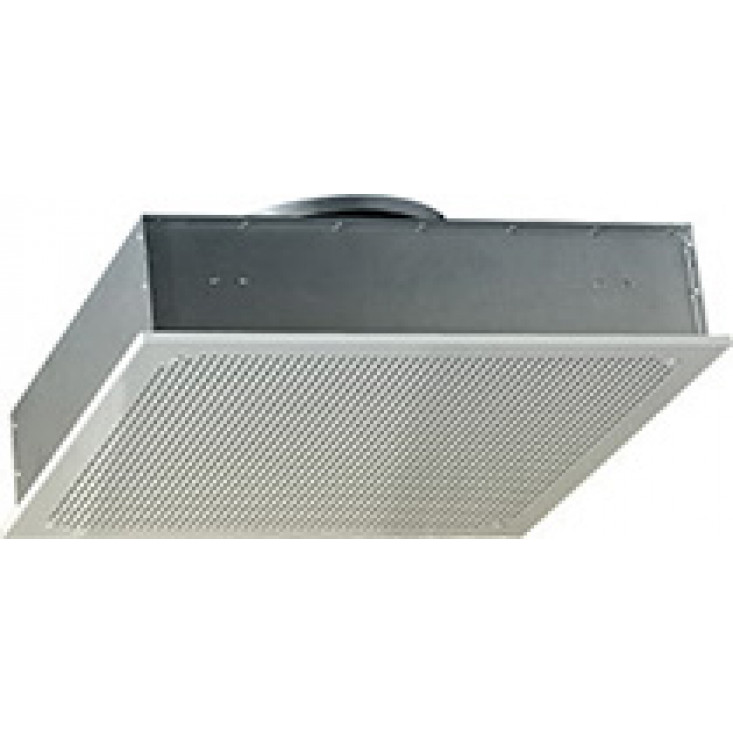

Воздухораспределители панельные 3СПП, 3СППР (Арктос)
версия для печати

Воздухораспределители 3СПП, 3СППР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения горизонтальными веерными струями.

Воздухораспределители 3СПП, 3СППР состоят из перфорированной лицевой панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Внутри КСД установлен специальный рассекатель, обеспечивающий формирование турбулентной, быстрозатухающей горизонтальной веерной струи. Для изменения и регулирования расхода воздуха воздухораспределители 3СППР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке.

Формирование горизонтальных, настилающихся на потолок веерных струй обеспечивает возможность раздачи значительных объемов приточного воздуха в помещениях небольшой высоты с соблюдением нормируемых значений скорости и температуры струи на входе в обслуживаемую зону. Воздухораспределители 3СПП рекомендуются также для подачи охлажденного воздуха в режиме кондиционирования: благодаря низкому температурному коэффициенту воздухораспределителя обеспечивается быстрое выравнивание температуры в струе с температурой в обслуживаемой зоне, что предоставляет возможность подачи воздуха со значительной избыточной температурой.

Воздухораспределители 3СПП, 3СППР встраиваются в подвесные потолки или устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), корпус — неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели в любой цвет по каталогу RAL.

Характеристики воздухораспределителей 3СПП, 3СППР

Модель	F0	A,	B,	Ødп,	□a,	C,	Вес, кг
Модель	м2	мм	мм	мм	мм	мм	3CПП	3СППР
300 x 300-100	0,019	300	300	99	270	85	1,7	2,2
450 x 450-160	0,048	450	450	159	420	100	3,6	4,2
450 x 450-200	0,048	450	450	199	420	100	3,7	4,4
595 x 595-200	0,091	595	595	199	570	100	5,9	6,6
595 x 595-250	0,091	595	595	249	570	100	5,9	7,1
595 x 595-315	0,091	595	595	314	570	100	5,9	7,4

Данные для подбора воздухораспределителей ЗСПП, ЗСППР
при подаче воздуха настилающимися струями*

	LwA=20 дБ(А)			LwA=25 дБ(А)			LwA=35 дБ(А)				LwA=45 дБ(А)
	L0,	∆Pпол.	Дальноб.	L0,	∆Pпол.	Дальноб.	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-
Модель	L0,	∆Pпол.	м, при	L0,	∆Pпол.	м, при	L0,	∆Pпол.	м, при		L0,	∆Pпол.	бойность, м
	м3/ч	Па	Vx, м/с	м3/ч	Па	Vx, м/с	м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с
	м3/ч	Па	0,2	м3/ч	Па	0,2	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	0,75
300 x 300-100	70	7	0,7	100	14	1,1	160	36	1,7	0,7	240	82	2,5	1,0	0,7
450 x 450-160	130	3	1,4	200	8	2,1	350	25	3,6	1,5	570	67	5,9	2,4	1,6
450 x 450-200	160	2	1,0	220	4	1,4	370	13	2,4	1,0	600	33	3,9	1,5	1,0
595 x 595-200	260	6	1,7	330	9	2,2	530	24	3,5	1,4	770	51	5,1	2,1	1,4
595 x 595-250	320	4	2,0	430	8	2,7	710	22	4,5	1,8	1080	51	6,8	2,7	1,8
595 x 595-315	380	3	1,7	500	5	2,2	840	15	3,7	1,5	1270	35	5,5	2,2	1,5

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

У воздухораспределителей с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия регулятора расхода		100%	90%	80%	70%	50%
	% открытия регулятора расхода		β=0°	β=15°	β=30°	β=45°	β=60°
	К	3СППР 300 x 300-100	1,3	1,4	1,9	2,9	5,9
		3СППР 450 x 450-160	1,2	1,4	1,9	3,9	8,6
		3СППР 450 x 450-200	1,1	1,3	2,0	4,3	8,0
		3СППР 595 x 595-200	1,1	1,3	2,0	4,3	8,5
		3СППР 595 x 595-250	1,1	1,2	1,8	3,6	8,7
		3СППР 595 x 595-315	1,0	1,2	1,7	3,3	6,0
	∆LwA, дБ(А)	3СППР 300 x 300-100	5	6	9	10	13
		3СППР 450 x 450-160	2	3	6	11	15
		3СППР 450 x 450-200	2	4	9	17	25
		3СППР 595 x 595-200	2	3	8	12	17
		3СППР 595 x 595-250	1	4	8	14	22
		3СППР 595 x 595-315	1	4	10	17	24

Приток

Данные для подбора воздухораспределителей 3СПП, 3СППР при удалении воздуха

	LwA=20 дБ(А)		LwA=25 дБ(А)		LwA=35 дБ(А)		LwA=45 дБ(А)
Модель	L0,	∆Pпол	L0,	∆Pпол	L0,	∆Pпол	L0,	∆Pпол
	м3/ч	Па	м3/ч	Па	м3/ч	Па	м3/ч	Па
300 x 300-100	110	8	130	11	200	26	290	55
450 x 450-160	180	3	240	5	390	13	630	34
450 x 450-200	390	7	480	10	740	24	1100	53
595 x 595-200	280	3	360	5	600	14	920	33
595 x 595-250	340	3	460	5	850	18	1450	52
595 x 595-315	830	9	1040	14	1550	30	2250	64

У воздухораспределителей с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия регулятора расхода		100%	90%	80%	70%	50%
	% открытия регулятора расхода		β=0°	β=15°	β=30°	β=45°	β=60°
	К	3СППР 300 x 300-100	1,7	2,0	3,4	6,1	12,0
		3СППР 450 x 450-160	1,7	1,9	3,8	7,8	17,0
		3СППР 450 x 450-200	1,5	2,3	2,8	6,2	14,0
		3СППР 595 x 595-200	1,4	2,4	2,7	6,5	14,0
		3СППР 595 x 595-250	1,1	1,5	2,4	5,2	11,0
		3СППР 595 x 595-315	1,2	2,0	2,1	6,0	9,5
	∆LwA, дБ(А)	3СППР 300 x 300-100	8	9	17	18	20
		3СППР 450 x 450-160	7	10	13	18	21
		3СППР 450 x 450-200	11	13	16	23	31
		3СППР 595 x 595-200	11	14	18	25	32
		3СППР 595 x 595-250	14	19	15	22	31
		3СППР 595 x 595-315	14	13	11	10	18

Вытяжка

Последнее обновление 17.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
