Воздухораспределители панельные 3ДКЗ, 3ДКЗР (Арктос)
версия для печати

Воздухораспределители панельные 3ДКЗ, 3ДКЗР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями.

Вихревой режим течения приточного воздуха на выходе из воздухораспределителя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Воздухораспределители 3ДКЗ, 3ДКЗР рекомендуется применять в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т. д.).

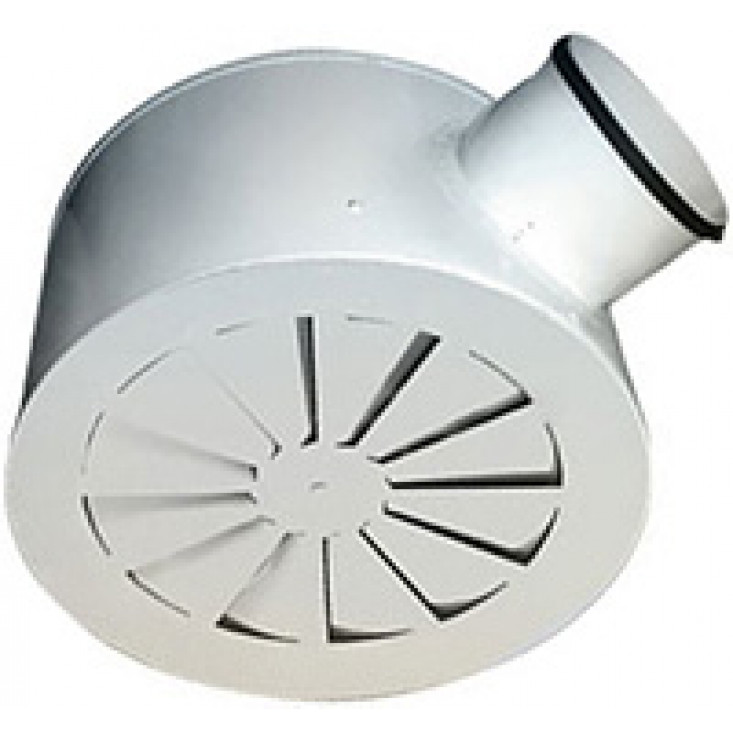

Воздухораспределители 3ДКЗ, 3ДКЗР состоят из воздухораздающей панели круглой формы, в центре которой размещен диффузор с закручивающими лопатками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ДКЗР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Воздухораспределители 3ДКЗ, 3ДКЗР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

Характеристики воздухораспределителей 3ДКЗ, 3ДКЗР

Типоразмер	F0	ØA,	Ødп,	B,	C,	Вес, кг
Типоразмер	м2	мм	мм	мм	мм	3ДКЗ	3ДКЗР
3ДКЗ/ 3ДКЗР
450	0,114	450	199	265	133	5,7	6,5
595	0,181	595	249	315	158	10,1	11,1
3ДКЗ-С/ 3ДКЗР-С
450	0,114	450	199	200	–	5,2	6,1
595	0,181	595	249	200	–	8,6	9,6

Данные для подбора воздухораспределителей 3ДКЗ, 3ДКЗР при подаче воздуха
горизонтальными настилающимися закрученными струями*

	LwA=25 дБ(А)				LwA=35 дБ(А)					LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
			м, при				бойность, м					м, при				м, при
размер	м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
			0,2	0,5			0,2	0,5	0,75			0,5	0,75			0,5	0,75
450	210	8	2,6	1	320	19	3,9	1,6	1,1	470	40	2,3	1,5	850	132	4,2	2,8
595	270	8	2,6	1	410	17	3,9	1,6	1,1	610	38	2,4	1,6	1080	120	4,2	2,8

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

	% открытия	100%	90%	80%	70%	50%
	регулятора расхода	β=0°	β=15°	β=30°	β=45°	β=60°
	K	1,1	1,1	1,4	2,3	4,2
