Воздухораспределители панельные 1ВКЗ, 1ВКЗР (Арктос)
версия для печати

Воздухораспределители панельные 1ВКЗ, 1ВКЗР предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны помещений различного назначения широким коническим потоком с интенсивным перемешиванием воздуха.

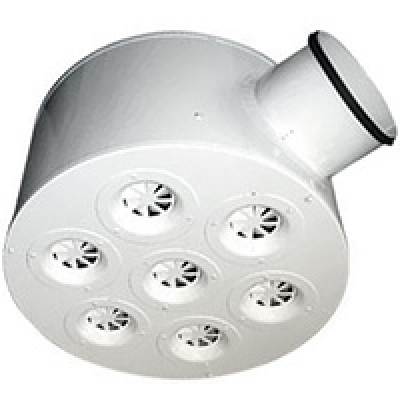

Воздухораспределители 1ВКЗ, 1ВКЗР состоят из воздухораздающей панели круглой формы, в которой установлены диффузоры с плосколопаточными закручивателями, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВКЗР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Воздухораспределители 1ВКЗ, 1ВКЗР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

Характеристики воздухораспределителей 1ВКЗ, 1ВКЗР

Типоразмер	F0	ØA,	Ødп,	B,	C,	Вес, кг
Типоразмер	м2	мм	мм	мм	мм	1ВКЗ	1ВКЗР
1ВКЗ/1ВКЗР
450	0,018	450	159	250	125	5,9	6,6
595	0,034	595	199	280	140	10,0	11,0
1ВКЗ-С/1ВКЗР-С
450	0,018	450	159	200	—	5,6	6,3
595	0,034	595	199	200	—	9,3	10,2

Данные для подбора воздухораспределителей 1ВКЗ, 1ВКЗР при подаче воздуха

	LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер			м, при				м, при				м, при				м, при
	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
			0,2	0,5			0,2	0,5			0,5	0,75			0,5	0,75
450	30	3	1,9	0,7	60	13	3,7	1,5	120	51	3,0	2,0	270	258	6,7	4,5
595	50	3	2,3	0,9	90	10	4,1	1,6	170	35	3,1	2,0	420	214	7,6	5,1

У воздухораспределителей с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	90%	80%	70%	50%
	регулятора расхода	β=0°	β=15°	β=30°	β=45°	β=60°
	K	1,0	1,0	1,0	1,1	1,4
	ΔLwA, дБ(А)	3	3	4	4	4

Последнее обновление 17.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
