Сопловые воздухораспределители с электроприводом 2СДК, 3СДК (Арктос)
версия для печати

Сопловые воздухораспределители с электроприводом 2СДК, 3СДК предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т. п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью.

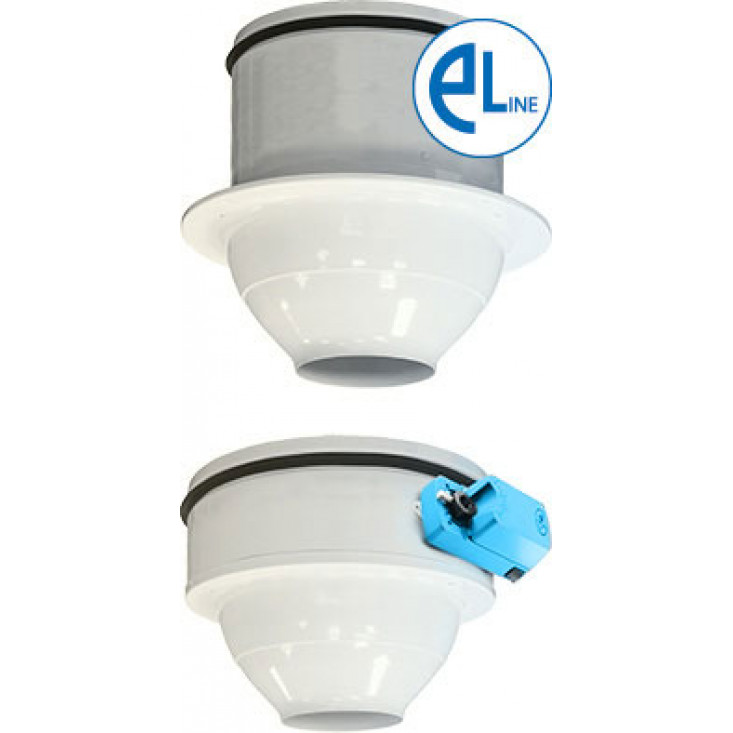

У сопловых воздухораспределителей 2СДК-Е1, 2СДК-М2, 3СДК-Е1 и 3СДК-М2, оснащенных электроприводом, размещенным снаружи (2СДК) или внутри (3СДК) корпуса, регулирование угла наклона струи подаваемого воздуха обеспечивается в одной плоскости, в диапазоне от 0° до 30° к геометрической оси изделия. Наличие электропривода позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).

Сопловые воздухораспределители выпускаются в четырёх исполнениях:

2СДК...-E1 — для монтажа в торцах круглых воздуховодов (2-х позиционное управление); 2СДК...-М2 — для монтажа в торцах круглых воздуховодов (пропорциональное управление 0...10 В); 3СДК...-E1 — для монтажа на плоских поверхностях, с патрубком для подсоединения к воздуховоду (2-х позиционное управление); 3СДК...-М2 — для монтажа на плоских поверхностях, с патрубком для подсоединения к воздуховоду (пропорциональное управление 0...10 В).

Воздухораспределители СДК изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

Характеристики воздухораспределителей 2СДК

Модель	Ød,	ØD,	∅DП,	H,	Вес,
Модель	мм	мм	мм	мм	кг
2СДК 60-Е1(М2)	62	167	159	306	2,5
2СДК 80-Е1(М2)	78	207	199	323	3
2СДК 100-Е1(М2)	100	256	249	342	3,5
2СДК 125-Е1(М2)	125	321	314	368	4
2СДК 160-Е1(М2)	157	406	399	404	5,5
2СДК 200-Е1(М2)	200	506	499	451	6,5

Характеристики воздухораспределителей 3СДК

Модель	Ød,	ØD,	ØD1,	ØDП,	H,	Вес,
Модель	мм	мм	мм	мм	мм	кг
3СДК 60-Е1(М2)	62	207	160	124	335	1,5
3СДК 80-Е1(М2)	78	226	198	159	452	2,0
3СДК 100-Е1(М2)	100	281	235	199	470	3,0
3СДК 125-Е1(М2)	125	331	290	249	499	4,0
3СДК 160-Е1(М2)	157	406	358	314	534	5,0
3СДК 200-Е1(М2)	200	506	452	399	619	6,0

Характеристики электроприводов

Модель воздухораспределителя	2СДК 60-Е1			2СДК 60-М2
	2СДК 80-Е1		2СДК 160-Е1	2СДК 80-М2		2СДК 160-М2
	2СДК 100-Е1	3СДК 60-Е1	2СДК 200-Е1	2СДК 100-М2	3СДК 60-М2	2СДК 200-М2
	2СДК 125-Е1	3СДК 80-Е1	3СДК 160-Е1	2СДК 125-М2	3СДК 80-М2	3СДК 160-М2
	3СДК 100-Е1		3СДК 200-Е1	3СДК 100-М2		3СДК 200-М2
	3СДК 125-Е1			3СДК 125-М2
Тип привода	AST04	CM230-L	AST08	ADM04	CM24-SR-L	ADM08
Сигнал управления	2-х позиционный			0–10 В
Напряжение, В	230			24
Потребляемая мощность, Вт	4,0	1,5	3,0	2,5	1,0	2,5
Степень защиты	IP 42	IP 54		IP 42	IP 54

Данные для подбора сопловых воздухораспределителей 2СДК, 3СДК при подаче воздуха

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)					LwA=50 дБ(А)
Типо-	F0	L0,	∆Pп.	Дально-			L0,	∆Pп.	Дально-			L0,	∆Pп.	Дально-			L0,	∆Pп.	Дально-
размер	м2	L0,	∆Pп.	бойность, м			L0,	∆Pп.	бойность, м			L0,	∆Pп.	бойность, м			L0,	∆Pп.	бойность, м
размер	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75
Наклонные струи под углом 30° к горизонтали (схема 1)
60	0,0028	60	26	10	4,1	2,7	85	51	15	5,8	3,9	130	120	22	8,9	5,9	160	181	27	11	7,3
80	0,0050	130	38	17	6,6	4,4	200	89	26	10,0	6,8	270	162	34	14,0	9,2	350	272	45	18	12,0
100	0,0079	220	43	22	8,9	6,0	310	86	31	13,0	8,4	430	165	44	17,0	12,0	510	232	52	21	14,0
125	0,0123	340	42	28	11,0	7,4	480	85	39	16,0	10,0	680	170	55	22,0	15,0	800	235	65	26	17,0
160	0,0201	510	36	32	13,0	8,7	700	67	45	18,0	12,0	940	122	60	24,0	16,0	1090	163	69	28	19,0
200	0,0314	750	32	38	15,0	10,0	1000	56	51	20,0	14,0	1370	106	70	28,0	19,0	1650	153	84	34	22,0
Горизонтальные или вертикальные струи (схема 2)
60	0,0028	75	40	13	5,1	3,4	120	102	20	8,2	5,5	180	230	31	12,0	8,2	210	313	36	14	9,6
80	0,0050	160	57	20	8,2	5,4	230	118	29	12,0	7,8	320	228	41	16,0	11,0	370	304	47	19	13,0
100	0,0079	280	70	28	11,0	7,6	370	122	38	15,0	10,0	490	214	50	20,0	13,0	560	279	57	23	15,0
125	0,0123	400	59	33	13,0	8,7	560	115	46	18,0	12,0	770	218	63	25,0	17,0	800	235	65	26	17,0
160	0,0201	580	46	37	15,0	9,8	800	88	51	20,0	14,0	1050	152	67	27,0	18,0	1170	188	75	30	20,0
200	0,0314	780	34	40	16,0	11,0	1090	67	56	22,0	15,0	1470	122	75	30,0	20,0	1710	165	87	35	23,0

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.

У воздухораспределителей 2СДК...-Е1(М2), 3СДК...-Е1(М2) значения
∆Рполн и LwA (из таблицы и графика) корректируются:

	% открытия	100%	70%	50%
	регулятора расхода	β=0°	β=45°	β=60°
	схема 1
	К	1,1	1,6	3,1
	ΔLwA, дБ(А)	9	24	35
	схема 2
	К	1,1	1,6	3,1
	ΔLwA, дБ(А)	10	27	30
