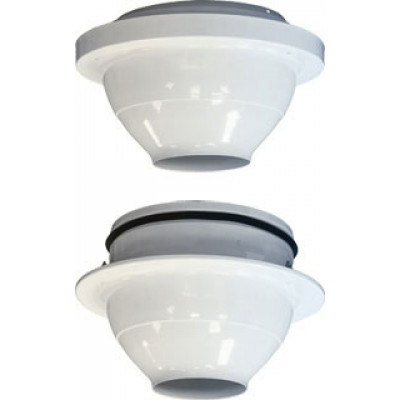

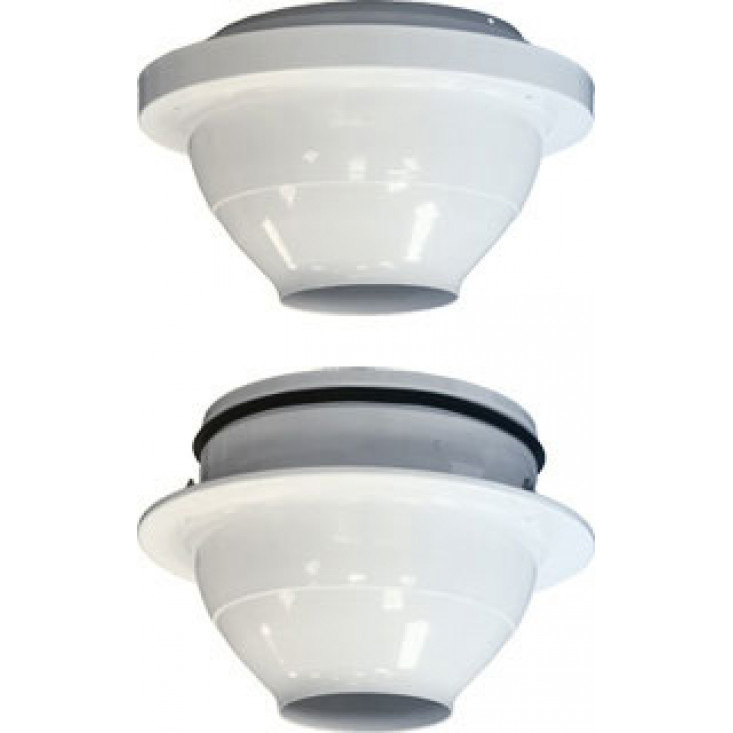

Сопловые воздухораспределители 1СДК, 2СДК, 3СДК, 3СДКР (Арктос)
версия для печати

Сопловые воздухораспределители 1СДК, 2СДК, 3СДК, 3СДКР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т. п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью.

Сопловые воздухораспределители СДК представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.

Сопловые воздухораспределители выпускаются в четырёх исполнениях:

1СДК — для монтажа на плоских поверхностях; 2СДК — для монтажа в торцах круглых воздуховодов; 3СДК — для монтажа на плоских поверхностях, с патрубком для подсоединения к воздуховоду; 3СДКР — для монтажа на плоских поверхностях, с патрубком для подсоединения к воздуховоду и регулятором расхода воздуха.

Воздухораспределители СДК изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

Характеристики воздухораспределителей 1СДК

Модель	Ød,	ØD,	ØD1,	H,	Вес,
Модель	мм	мм	мм	мм	кг
1СДК 60	62	207	160	95	0,2
1СДК 80	78	226	198	117	0,3
1СДК 100	100	281	235	152	0,4
1СДК 125	125	331	290	183	0,7
1СДК 160	157	406	358	232	1,0
1СДК 200	200	506	452	294	1,6

Характеристики воздухораспределителей 2СДК

Модель	Ød,	ØD,	∅DП,	H,	Вес,
Модель	мм	мм	мм	мм	кг
2СДК 60	62	172	159	95	0,2
2СДК 80	78	206	199	117	0,3
2СДК 100	100	256	249	152	0,5
2СДК 125	125	321	314	183	0,7
2СДК 160	157	406	399	232	1,1
2СДК 200	200	506	499	294	1,6

Характеристики воздухораспределителей 3СДК, 3СДКР

Модель	Ød,	ØD,	ØD1,	ØDП,	H,	Вес,
Модель	мм	мм	мм	мм	мм	кг
3СДК 60	62	207	160	124	147	0,4
3СДК 80	78	226	198	159	163	0,5
3СДК 100	100	281	235	199	198	0,7
3СДК 125	125	331	290	249	218	1,0
3СДК 160	157	406	358	314	260	1,4
3СДК 200	200	506	452	399	307	2,1
3СДКР 60	62	207	160	124	287	1,1
3СДКР 80	78	226	198	159	328	1,5
3СДКР 100	100	281	235	199	398	2,0
3СДКР 125	125	331	290	249	458	2,9
3СДКР 160	157	406	358	314	555	4,2
3СДКР 200	200	506	452	399	672	6,4

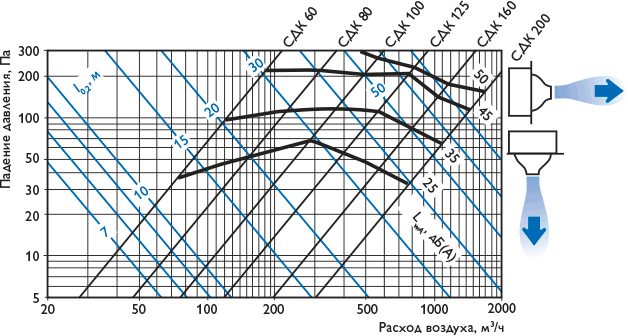

Данные для подбора сопловых воздухораспределителей 1СДК, 2СДК, 3СДК, 3СДКР
при подаче воздуха

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)					LwA=50 дБ(А)
Типо-	F0	L0,	∆Pп.	Дально-			L0,	∆Pп.	Дально-			L0,	∆Pп.	Дально-			L0,	∆Pп.	Дально-
размер	м2	L0,	∆Pп.	бойность, м			L0,	∆Pп.	бойность, м			L0,	∆Pп.	бойность, м			L0,	∆Pп.	бойность, м
размер	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75
Наклонные струи под углом 30° к горизонтали (схема 1)
60	0,0028	60	26	10	4,1	2,7	85	51	15	5,8	3,9	130	120	22	8,9	5,9	160	181	27	11	7,3
80	0,0050	130	38	17	6,6	4,4	200	89	26	10,0	6,8	270	162	34	14,0	9,2	350	272	45	18	12,0
100	0,0079	220	43	22	8,9	6,0	310	86	31	13,0	8,4	430	165	44	17,0	12,0	510	232	52	21	14,0
125	0,0123	340	42	28	11,0	7,4	480	85	39	16,0	10,0	680	170	55	22,0	15,0	800	235	65	26	17,0
160	0,0201	510	36	32	13,0	8,7	700	67	45	18,0	12,0	940	122	60	24,0	16,0	1090	163	69	28	19,0
200	0,0314	750	32	38	15,0	10,0	1000	56	51	20,0	14,0	1370	106	70	28,0	19,0	1650	153	84	34	22,0
Горизонтальные или вертикальные струи (схема 2)
60	0,0028	75	40	13	5,1	3,4	120	102	20	8,2	5,5	180	230	31	12,0	8,2	210	313	36	14	9,6
80	0,0050	160	57	20	8,2	5,4	230	118	29	12,0	7,8	320	228	41	16,0	11,0	370	304	47	19	13,0
100	0,0079	280	70	28	11,0	7,6	370	122	38	15,0	10,0	490	214	50	20,0	13,0	560	279	57	23	15,0
125	0,0123	400	59	33	13,0	8,7	560	115	46	18,0	12,0	770	218	63	25,0	17,0	800	235	65	26	17,0
160	0,0201	580	46	37	15,0	9,8	800	88	51	20,0	14,0	1050	152	67	27,0	18,0	1170	188	75	30	20,0
200	0,0314	780	34	40	16,0	11,0	1090	67	56	22,0	15,0	1470	122	75	30,0	20,0	1710	165	87	35	23,0

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.

У воздухораспределителей 3СДКР значения ∆Рполн и LwA (из таблицы и графика) корректируются:

	% открытия	100%	70%	50%
	регулятора расхода	β=0°	β=45°	β=60°
	схема 1
	К	1,1	1,6	3,1
	ΔLwA, дБ(А)	9	24	35
	схема 2
	К	1,1	1,6	3,1
	ΔLwA, дБ(А)	10	27	30

Последнее обновление 20.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
