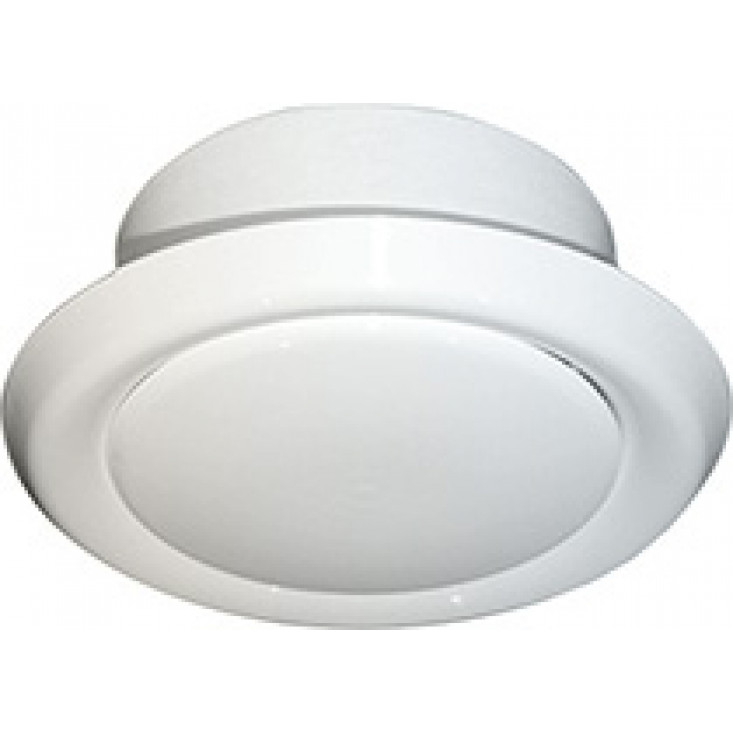

Диффузоры универсальные ДПУ-М (Арктос)
версия для печати

Диффузоры ДПУ-М предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования в помещениях различного назначения.

Диффузоры ДПУ-М состоят из корпуса, присоединительного патрубка и центральной вставки в виде подвижного обтекателя.

При перемещении центральной вставки вдоль оси корпуса изменяется вид формируемой приточной струи: от вертикальной смыкающейся конической до горизонтальной веерной.

Монтаж осуществляется с помощью присоединительного патрубка, который крепится самонарезающими винтами к воздуховоду или к подшивному потолку.

Диффузоры изготавливаются из полипропилена белого цвета. При изготовлении диффузоров ДПУ‑М на заказ возможна окраска в любой цвет по каталогу «Эксклюзив».

Характеристики диффузоров ДПУ-М

Модель	F0	ØA,	ØB,	C,	D,	Вес,
Модель	м2	мм	мм	мм	мм	кг
ДПУ-М 100	0,007	100	140	16	55	0,20
ДПУ-М 125	0,011	125	170	16	55	0,25
ДПУ-М 160	0,018	160	215	16	60	0,35
ДПУ-М 200	0,029	200	258	16	60	0,45
ДПУ-М 250	0,046	250	308	16	60	0,66

Вид формируемых струй

Данные для подбора диффузоров ДПУ-М при подаче воздуха

	N*	b,	LwA=20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)					LwA=45 дБ(А)
Типо-		b,	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.
размер		мм	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	м, при
		мм	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с
			м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
ДПУ-М – горизонтальная настилающаяся веерная струя (схема 1, b=0,1А)**
100	10	10	55	34	0,7	0,3	80	73	1,1	0,4	120	163	1,6	0,6	0,4	160	290	0,8	0,6
125	12	12	85	33	0,9	0,4	120	66	1,3	0,5	170	133	1,8	0,7	0,5	230	243	1,0	0,6
160	13	16	140	34	1,2	0,5	220	83	1,8	0,7	330	187	2,7	1,1	0,7	410	288	1,4	0,9
200	16	20	200	26	1,3	0,5	320	68	2,1	0,8	450	134	2,9	1,2	0,8	610	246	1,6	1,1
250	20	25	280	21	1,4	0,6	520	71	2,7	1,1	720	136	3,7	1,5	1,0	1000	263	2,1	1,4
ДПУ-М – горизонтальная настилающаяся веерная струя (схема 1, b=0,15А)**
100	15	15	80	19,0	0,8	0,3	90	24	0,9	0,4	130	51	1,3	0,5	0,3	180	98	0,7	0,5
125	19	19	130	21,0	1,0	0,4	160	31	1,3	0,5	210	54	1,7	0,7	0,4	290	103	0,9	0,6
160	19	24	180	15,0	1,1	0,4	270	33	1,7	0,7	390	70	2,4	1,0	0,6	540	133	1,3	0,9
200	24	30	250	11,0	1,2	0,5	380	25	1,9	0,7	530	49	2,6	1,0	0,7	700	86	1,4	0,9
250	30	37,5	350	8,6	1,4	0,5	620	27	2,4	1,0	860	52	3,4	1,3	0,9	1180	97	1,8	1,2
ДПУ-М – вертикальная коническая струя (схема 2, b=0,2А)
100	20	20	80	16,0	2,0	0,8	100	25	2,5	1,0	150	55	3,7	1,5	1,0	200	98	2,0	1,3
125	25	25	130	17,0	2,6	1,0	180	32	3,6	1,4	250	62	5,0	2,0	0,4	350	122	2,8	1,9
160	26	32	180	12,0	2,8	1,1	330	40	5,1	2,0	450	75	7,0	2,8	0,5	620	143	3,9	2,6
200	32	40	250	8,9	3,1	1,2	450	29	5,5	2,2	600	52	7,3	2,9	0,6	800	92	3,9	2,6
250	40	50	350	7,0	3,4	1,4	720	29	7,0	2,8	990	56	9,6	3,8	0,7	1350	104	5,2	3,5

* N – количество оборотов центральной вставки против часовой стрелки, вращение осуществляется из положения заподлицо с корпусом.
** При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

Данные для подбора диффузоров ДПУ-М при удалении воздуха

Типо-	N*	b,	LwA=25 дБ(А)		LwA=35 дБ(А)		LwA=45 дБ(А)
размер		мм	L0,	∆Pпол	L0,	∆Pпол	L0,	∆Pпол
			м3/ч	Па	м3/ч	Па	м3/ч	Па
ДПУ-М, b=0,1А
100	10	10	80	64	120	145	150	226
125	12	12	100	39	170	112	230	205
160	13	16	170	40	240	79	340	159
200	16	20	250	35	300	50	500	138
250	20	25	350	27	450	44	750	123
ДПУ-М, b=0,15А
100	15	15	130	48	170	81	230	149
125	19	19	170	31	230	57	330	118
160	19	24	250	24	370	52	500	96
200	24	30	350	19	510	40	750	87
250	30	37,5	500	15	700	30	1000	61
ДПУ-М, b=0,2А
100	20	20	130	32	170	55	230	101
125	25	25	170	21	230	39	330	80
160	26	32	250	16	370	36	500	65
200	32	40	350	13	510	27	750	59
250	40	50	500	10	700	20	1000	42

* N – количество оборотов центральной вставки против часовой стрелки, вращение осуществляется из положения заподлицо с корпусом.
