Диффузоры АПН, АПР (Арктос)
версия для печати

Потолочные диффузоры АПН, АПР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

Диффузоры АПН/АПР представляют собой корпус прямоугольной формы с центральной частью в виде съемного блока из направляющих пластин, который при необходимости легко демонтируется. Блок направляющих пластин изготавливается с односторонней, двухсторонней, двухсторонней угловой, трёхсторонней или четырёх­сто­ронней подачей воздуха.

Диффузоры АПР дополнительно оснащены встроенным в корпус регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.

Минимальный размер диффузоров 225×225 мм, макси­ма­льный — 1050×1050 мм, с шагом 75 мм.

Потолочные диффузоры изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

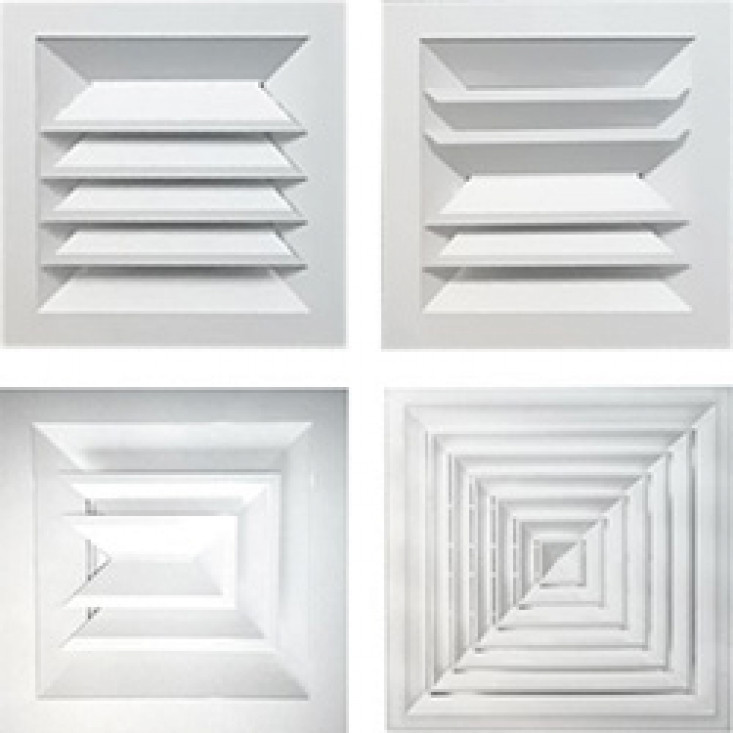

Варианты исполнения


Характеристики диффузоров АПН, АПР
Модель  F0 A, B, Fж.с., м2 Вес, кг
м2 мм мм 4АПН 3АПН 2АПН 1АПН АПН АПР
300 x 300 0,023 300 300 0,015 0,014 0,013 0,012 0,7 0,9
300 x 300-6 0,023 595 595 0,015 0,014 0,013 0,012 2,2 2,4
450 x 450 0,090 450 450 0,041 0,039 0,036 0,033 1,6 2,1
450 x 450-6 0,090 595 595 0,041 0,039 0,036 0,033 2,5 3,0
600 x 600 0,203 595 595 0,086 0,081 0,076 0,069 2,7 3,9
.

Данные для подбора диффузоров АПН, АПР при подаче воздуха настилающимися струями*
Модель  LwA=20 дБ(А) LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб.
м, при м, при м, при м, при
м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с
0,2 0,5 0,2 0,5 0,5 0,75 0,5 0,75
4АПН, 4АПР
300 x 300 130 5 4,0 1,6 170 9 5,2 2,1 270 22 3,3 2,2 420 52 5,2 3,5
300 x 300-6 130 5 4,0 1,6 170 9 5,2 2,1 270 22 3,3 2,2 420 52 5,2 3,5
450 x 450 390 4 8,1 3,2 500 7 10,0 4,1 770 17 6,4 4,2 1140 37 9,4 6,3
450 x 450-6 390 4 8,1 3,2 500 7 10,0 4,1 770 17 6,4 4,2 1140 37 9,4 6,3
600 x 600 670 4 10,0 4,1 840 6 13,0 5,2 1290 15 8,0 5,3 1930 33 12,0 7,9
3АПН, 3АПР
300 x 300 130 6 4,2 1,7 160 9 5,2 2,1 260 25 3,4 2,2 400 59 5,2 3,5
300 x 300-6 130 6 4,2 1,7 160 9 5,2 2,1 260 25 3,4 2,2 400 59 5,2 3,5
450 x 450 390 5 8,5 3,4 490 8 11,0 4,3 740 17 6,4 4,3 1100 38 9,6 6,4
450 x 450-6 390 5 8,5 3,4 490 8 11,0 4,3 740 17 6,4 4,3 1100 38 9,6 6,4
600 x 600 650 4 12,0 4,7 810 6 15,0 5,8 1250 14 9,0 6,0 1870 32 13,0 8,9
2АПН, 2АПР, 2АПНу, 2АПРу
300 x 300 120 7 4,5 1,8 160 12 6,0 2,4 250 30 3,7 2,5 380 68 5,7 3,8
300 x 300-6 120 7 4,5 1,8 160 12 6,0 2,4 250 30 3,7 2,5 380 68 5,7 3,8
450 x 450 370 5 10,0 4,0 470 8 13,0 5,1 710 18 7,8 5,2 1040 39 11,0 7,6
450 x 450-6 370 5 10,0 4,0 470 8 13,0 5,1 710 18 7,8 5,2 1040 39 11,0 7,6
600 x 600 630 4 13,0 5,1 790 6 16,0 6,3 1210 13 9,7 6,5 1790 29 14,0 9,6
1АПН, 1АПР
300 x 300 120 8 11,0 4,4 150 12 14,0 5,4 240 31 8,7 5,8 370 74 13,0 9,0
300 x 300-6 120 8 11,0 4,4 150 12 14,0 5,4 240 31 8,7 5,8 370 74 13,0 9,0
450 x 450 360 5 16,0 6,5 450 8 20,0 8,2 680 18 12,0 8,2 980 38 18,0 12,0
450 x 450-6 360 5 16,0 6,5 450 8 20,0 8,2 680 18 12,0 8,2 980 38 18,0 12,0
600 x 600 600 4 18,0 7,3 760 6 23,0 9,2 1140 13 14,0 9,2 1680 28 20,0 14,0

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У диффузоров с регулятором расхода табличные значения  ∆Рполн и LwA корректируются:

% открытия 100% 70% 45% 30%
регулятора расхода β=0° β=15° β=30° β=45°
K 1,1 1,2 1,8 3,8
ΔLwA, дБ(А) -1 2 6 14
.

Данные для подбора диффузоров АПН, АПР при удалении воздуха
Модель LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0, м3/ч ∆Pполн, Па L0, м3/ч ∆Pполн, Па L0, м3/ч ∆Pполн, Па
4АПН, 4АПР
300 x 300 180 9 260 19 360 37
300 x 300-6 180 9 260 19 360 37
450 x 450 420 6 620 12 880 25
450 x 450-6 420 6 620 12 880 25
600 x 600 620 4 930 10 1350 20
3АПН, 3АПР
300 x 300 160 10 240 22 340 45
300 x 300-6 160 10 240 22 340 45
450 x 450 430 7 620 15 890 31
450 x 450-6 430 7 620 15 890 31
600 x 600 730 7 1040 13 1480 27
2АПН, 2АПР, 2АПНу, 2АПРу
300 x 300 190 20 300 49 440 106
300 x 300-6 190 20 300 49 440 106
450 x 450 310 4 470 10 690 22
450 x 450-6 310 4 470 10 690 22
600 x 600 650 5 980 12 1410 25
1АПН, 1АПР
300 x 300 220 30 310 59 440 118
300 x 300-6 220 30 310 59 440 118
450 x 450  400 9 560 17 770 33
450 x 450-6  400 9 560 17 770 33
600 x 600 640 7 930 14 1310 28
.

У диффузоров с регулятором расхода табличные значения  ∆Рполн и LwA корректируются:

% открытия 100% 70% 45% 30%
регулятора расхода β=0° β=15° β=30° β=45°
K 1,1 1,1 1,4 2,8
ΔLwA, дБ(А) 2 4 6 11
.
Последнее обновление 17.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
