Диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С (Арктос)
версия для печати

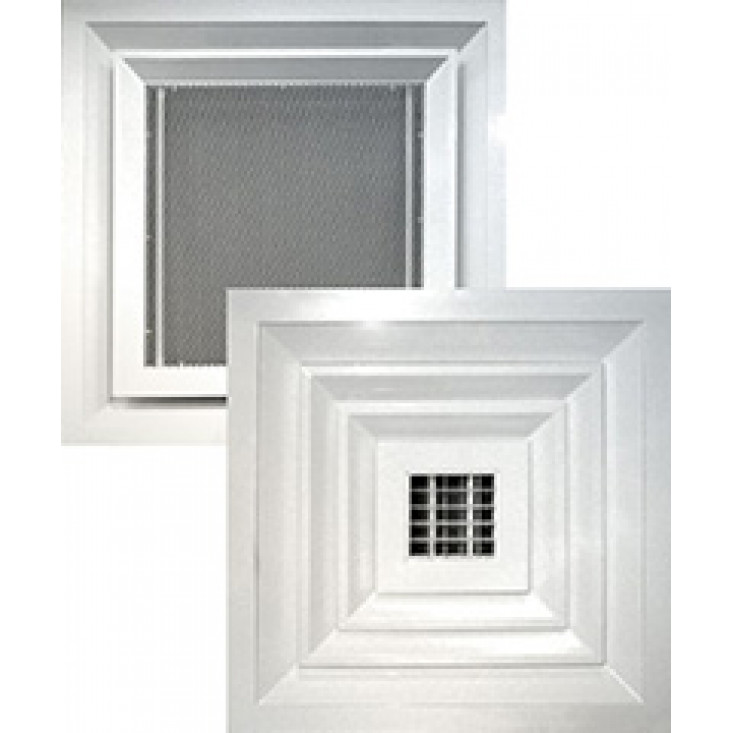

Четырехсторонние потолочные диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

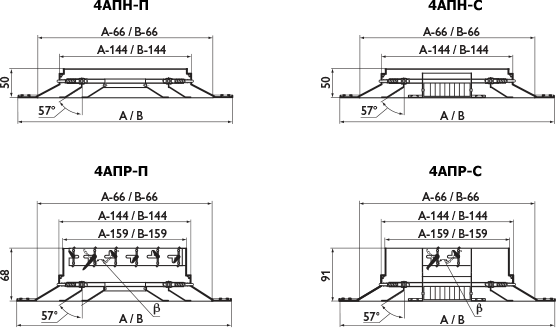

Диффузоры 4АПН-П/4АПН-С представляют собой корпус квадратной формы с центральной частью в виде съемного блока из направляющих пластин с перфорированной центральной частью у 4АПН-П и сотовой вставкой у 4АПН-С, который при необходимости легко демонтируется.

Диффузоры формируют комбинированный приточный поток: симметричную настилающуюся веерную струю через щель между корпусом и внутренним диффузором и вертикальную коническую струю через перфорированную или сотовую часть, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.

Диффузоры 4АПР-П, 4АПР-С дополнительно оснащены встроенным в корпус регулятором расхода воздуха. У 4АПР-С регулятор устанавливается только на сотовую часть.

Минимальный размер диффузоров 300×300 мм, максимальный — 600×600 мм, с шагом — 150 мм для 4АПН-С и 75 мм для 4АПН-П.

Потолочные диффузоры изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

Характеристики диффузоров 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

Модель	F0	A,	B,	Fж.с., м2		Вес, кг
Модель	м2	мм	мм	4АПН-П	4АПН-С	4АПН-П	4АПР-П	4АПН-С	4АПР-С
300x300	0,023	300	300	0,016	0,017	0,7	1,6	0,7	0,9
300x300-6	0,023	595	595	0,016	0,017	2,2	2,4	2,2	2,4
450x450	0,090	450	450	0,050	0,057	1,6	3,8	1,6	2,1
450x450-6	0,090	595	595	0,050	0,057	2,5	3,0	2,6	3,0
600x600	0,203	595	595	0,109	0,119	2,8	6,7	2,5	3,1

Данные для подбора диффузоров 4АПН-П, 4АПР-П при подаче воздуха
комбинированными струями (горизонтальной настилающейся и вертикальной конической)

Модель	LwA=20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)
	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при
	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,5	0,75	м3/ч	Па	0,5	0,75
300x300	160	7	3,4	1,4	200	11	4,3	1,7	310	27	2,6	1,8	460	60	3,9	2,6
300x300-6	160	7	3,4	1,4	200	11	4,3	1,7	310	27	2,6	1,8	460	60	3,9	2,6
450x450	420	4	5,8	2,3	510	6	7,1	2,8	770	13	4,3	2,9	1140	29	6,3	4,2
450x450-6	420	4	5,8	2,3	510	6	7,1	2,8	770	13	4,3	2,9	1140	29	6,3	4,2
600x600	800	4	7,4	3,0	970	6	9,0	3,6	1440	13	5,3	3,6	2120	28	7,9	5,2

У диффузоров с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	70%	45%	30%
	регулятора расхода	β=0°	β=15°	β=30°	β=45°
	K	1,1	1,2	1,8	3,8
	ΔLwA, дБ(А)	-1	2	6	14

Данные для подбора диффузоров 4АПН-П, 4АПР-П при удалении воздуха

Модель	LwA=25 дБ(А)		LwA=35 дБ(А)		LwA=45 дБ(А)
Модель	L0, м3/ч	∆Pполн, Па	L0, м3/ч	∆Pполн, Па	L0, м3/ч	∆Pполн, Па
300x300	230	14	330	28	460	54
300x300-6	230	14	330	28	460	54
450x450	550	8	780	16	1080	31
450x450-6	550	8	780	16	1080	31
600x600	1010	9	1420	18	1950	33

У диффузоров с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	70%	45%	30%
	регулятора расхода	β=0°	β=15°	β=30°	β=45°
	K	1,1	1,1	1,4	2,8
	ΔLwA, дБ(А)	2	4	6	11

Данные для подбора диффузоров 4АПН-С, 4АПР-С при подаче воздуха комбинированными
струями (горизонтальной настилающейся (1) и вертикальной конической (2))

		LwA=20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)
Типо-	Вид	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер	струи			м, при				м, при				м, при				м, при
		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
				0,2	0,5			0,2	0,5			0,5	0,75			0,5	0,75
300x300	1	150	6	2,8	1,1	200	11	3,7	1,5	310	26	2,3	1,5	450	54	3,3	2,2
	2			4,7	1,9			6,3	2,5			3,9	2,6			5,7	3,8
300x300-6	1	150	6	2,8	1,1	200	11	3,7	1,5	310	26	2,3	1,5	450	54	3,3	2,2
	2			4,7	1,9			6,3	2,5			3,9	2,6			5,7	3,8
450x450	1	410	3	5,7	2,3	510	5	7,1	2,8	780	12	4,3	2,9	1150	26	6,4	4,3
	2			8,5	3,4			11,0	4,3			6,5	4,3			9,6	6,4
450x450-6	1	410	3	5,7	2,3	510	5	7,1	2,8	780	12	4,3	2,9	1150	26	6,4	4,3
	2			8,5	3,4			11,0	4,3			6,5	4,3			9,6	6,4
600x600	1	800	3	7,4	3,0	1000	5	9,3	3,7	1510	11	5,6	3,7	2220	25	8,2	5,5
	2			11,0	4,4			14,0	5,6			8,4	5,6			12,0	8,2

У диффузоров с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	70%	45%	30%
	регулятора расхода	β=0°	β=15°	β=30°	β=45°
	K	1,1	1,2	1,8	3,8
	ΔLwA, дБ(А)	-1	2	6	14

Данные для подбора диффузоров 4АПН-С, 4АПР-С при удалении воздуха

Модель	LwA=25 дБ(А)		LwA=35 дБ(А)		LwA=45 дБ(А)
Модель	L0, м3/ч	∆Pполн, Па	L0, м3/ч	∆Pполн, Па	L0, м3/ч	∆Pполн, Па
300x300	170	4	260	9	380	20
300x300-6	170	4	260	9	380	20
450x450	430	3	660	8	980	18
450x450-6	430	3	660	8	980	18
600x600	830	5	1270	11	1880	25

У диффузоров с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	70%	45%	30%
	регулятора расхода	β=0°	β=15°	β=30°	β=45°
	K	1,1	1,1	1,4	2,8
	ΔLwA, дБ(А)	2	4	6	11

Последнее обновление 17.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
