RFТХ

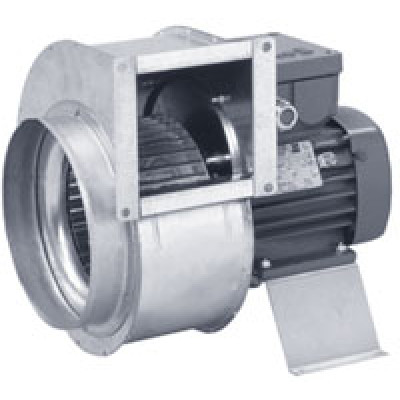

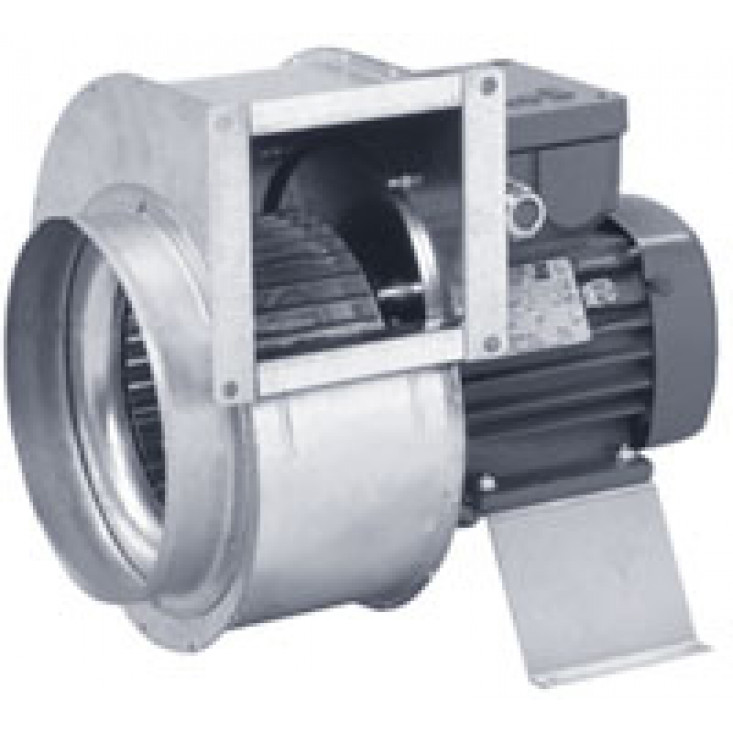

Центробежные взрывозащищенные вентиляторы RFTX (Ostberg)

    Центробежные взрывозащищенные вентиляторы типа RFТХ оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус и проходит статическую и динамическую балансировку. Вентиляторы имеют загнутые вперед лопатки и выпускаются с односторонним всасыванием. Для обеспечения требования взрывозащищенности входной диффузор вентилятора выполнен искробезопасным и изготовлен из меди. Двигатель с рабочим колесом и корпусом вентилятора установлен на кронштейне, который позволяет быстро и просто закрепить вентилятор на стене, потолке или другом основании. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями ГОСТ 52350.0-2005, ГОСТ 52350.14-2006 и обеспечивают повышенный уровень безопасности в соответствии с требованиями 2ExeIIТ3 Х.

Установка
    Вентиляторы можно устанавливать в любом положении. При вертикальном монтаже необходимо обеспечить защиту вентиляторов от попадания посторонних предметов со степенью IP 10 для выхода, а при горизонтальном монтаже IP 20 для входа.

Регулирование скорости
    Регулирование скорости вентиляторов не допускается.

Защита двигателя
    Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары
    Гибкие вставки, глушитель, хомуты, другие вентиляционные принадлежности.


Размеры, мм

Тип вентилятора A B C D E F G H J K L M
RFTX 140 A 94 90 284 160 266 218 193 71 98 122 117 105
RFTX 140 C 94 90 284 160 266 218 193 71 98 122 117 105
RFTX 160 A 88 92 286 160 267 233 193 71 100 122 109 105
RFTX 160 C 88 92 305 160 272 233 213 80 100 128 109 105
RFTX 200 A 89 156 292 200 399 320 241 71 135 169 109 250
RFTX 200 B 89 156 312 200 399 320 262 80 135 169 109 250
RFTX 200 C 119 156 342 200 399 320 262 80 135 169 139 250
.


Технические характеристики

Тип вентилятора Напря-жение, В/Гц Ном. мощн., Вт Ток, А Частота вращ., об/мин Макс. t, °C Исполнение Вес, кг Схема эл. подкл.
RFTX 140 A 400/50 110 0,52 1300 40 правое 7,3 2ExeIIТ3 Х 8
RFTX 140 C 400/50 300 0,53 2810 40 правое 7,3 2ExeIIТ3 Х 8
RFTX 160 A 400/50 143 0,53 1300 40 правое 7,9 2ExeIIТ3 Х 8
RFTX 160 C 400/50 590 0,97 2740 40 правое 9,5 2ExeIIТ3 Х 8
RFTX 200 A 400/50 270 0,60 1300 40 правое 9,1 2ExeIIТ3 Х 8
RFTX 200 B 400/50 388 0,79 1380 40 правое 10,7 2ExeIIТ3 Х 8
RFTX 200 C 400/50 385 0,79 1380 40 правое 11,0 2ExeIIТ3 Х 8
.

Шумовые характеристики

Тип вентилятора   LpA LwA
tot		 LwA
дБ(A) 63 125 250 500 1000 2000 4000 8000
RFTX 140 A К входу  53 57 40 52 52 52 49 46 38 26
К выходу 54 58 44 53 53 52 51 43 37 26
К окружению 52 56 30 25 39 47 54 52 40 39
RFTX 140 C К входу  72 76 58 65 72 72 67 68 62 56
К выходу 77 81 64 75 76 74 71 72 64 59
К окружению 60 64 34 35 51 55 60 60 57 51
RFTX 160 A К входу  59 63 50 56 58 57 56 53 47 37
К выходу 60 64 50 56 58 57 59 53 48 40
К окружению 53 57 29 28 39 48 52 54 43 40
RFTX 160 C К входу  74 78 59 66 74 73 70 69 65 57
К выходу 80 84 71 78 80 77 73 72 67 61
К окружению 64 68 43 35 54 58 62 64 62 54
RFTX 200 A К входу  64 68 59 60 57 60 63 60 57 49
К выходу 66 70 61 63 61 61 64 60 60 52
К окружению 54 58 29 30 43 51 54 54 48 44
RFTX 200 B К входу  70 74 62 69 68 63 67 64 61 54
К выходу 72 76 65 71 70 65 68 64 64 57
К окружению 56 60 33 32 46 53 56 54 50 47
RFTX 200 C К входу  78 82 67 77 80 73 71 67 64 57
К выходу 82 86 68 79 84 75 73 69 66 59
К окружению 60 64 38 38 51 56 60 58 55 50

LwAtot - общий уровень шума (дБ);
LwA - уровень шума в октавном диапазоне (дБ);
LpA - уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.
.








МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).

Монтаж:
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!
¤ Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.

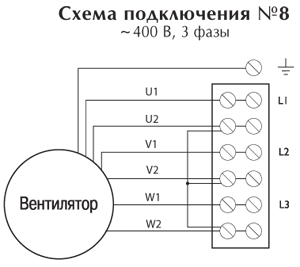

¤ Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы:
¤ Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание:
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
¤ Прекращена подача напряжения;
¤ Рабочее колесо вентилятора полностью остановилось;
¤ Двигатель и рабочее колесо полностью остыли;
При чистке вентилятора:
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
¤ В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности:
¤ Проверить поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
¤ В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).


Последнее обновление 17.08.11
