ЕВ Ex-ATEX

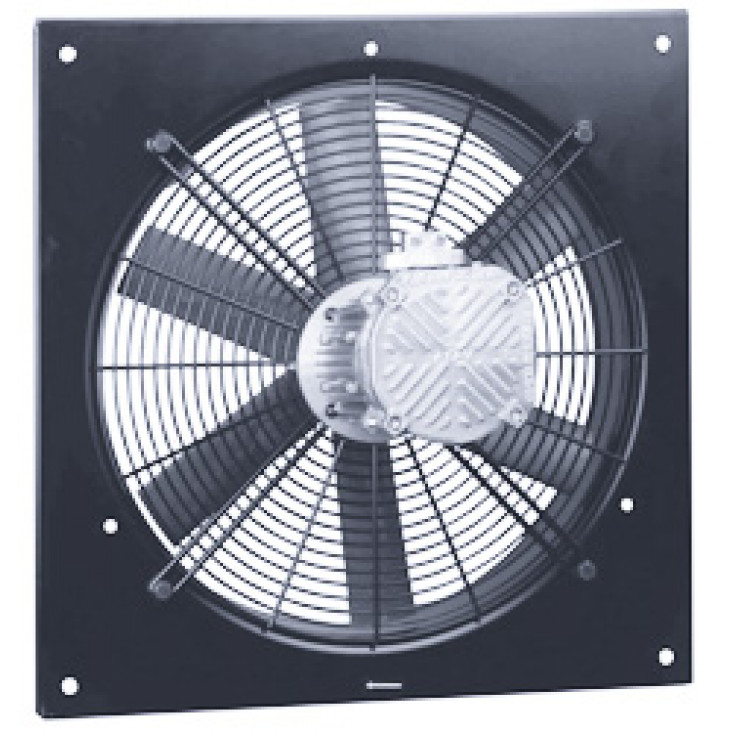

Осевые взрывозащищенные вентиляторы ЕB Ex-ATEX (O.ERRE)

    Осевые взрывозащищенные вентиляторы типа ЕB Ex-ATEX предназначены для установки на стене или панелях. Они оснащены взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы.
Корпус вентилятора и защитная решётка изготовлен из стали, с защитным порошковым покрытием. Для обеспечения требования взрывозащищенности крыльчатка вентилятора изготовлена искробезопасной из самозатухающего полимера и проходит статическую и динамическую балансировку. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями ГОСТ 52350.0-2005, ГОСТ 52350.14-2006 и обеспечивают повышенный уровень безопасности, соответствующий маркировке взрывозащиты 1ExdIIСТ4.

Установка
    Вентиляторы можно устанавливать в любом положении.

Регулирование скорости
    Регулирование скорости вентиляторов не допускается.

Защита двигателя
    Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары
    Инерционные и защитные решётки, другие вентиляционные принадлежности.


Размеры, мм

Тип вентилятора A B C D ØE F G r.a Øa
EB 25 4M Ex-ATEX 205 70 9 8 260 340 290 15 7
EB 25 4T Ex-ATEX 205 70 9 8 260 340 290 15 7
EB 30 4M Ex-ATEX 205 70 9 10 312 390 340 15 9
EB 30 4T Ex-ATEX 205 70 9 10 312 390 340 15 9
EB 35 4M Ex-ATEX 205 85 10 12 365 460 410 15 9
EB 35 4T Ex-ATEX 205 85 10 12 365 460 410 15 9
EB 40 4M Ex-ATEX 205 85 10 12 415 510 460 15 11
EB 40 4T Ex-ATEX 205 85 10 12 415 510 460 15 11
EB 50 4M Ex-ATEX 205 90 10 15 515 630 580 15 11
EB 50 4T Ex-ATEX 205 90 10 15 515 630 580 15 11
.

Технические характеристики
Тип вентилятора Напря-
жение,
В/Гц		 Номиналь-
ная мощ-
ность,
Вт		 Ток,
А		 Частота вращ., об/мин Макс.
t, °C		 Уровень шума, дБ(А)* Вес,
кг		 Схема эл. подклю-
чения
EB 25 4M Ex-ATEX 230/50 120 0,70 1460 40 55 10 1ExdllCT4 9
EB 25 4T Ex-ATEX 400/50 100 0,39 1460 40 55 9 1ExdllCT4 8
EB 30 4M Ex-ATEX 230/50 140 0,75 1400 40 59 10 1ExdllCT4 9
EB 30 4T Ex-ATEX 400/50 125 0,40 1430 40 59 9 1ExdllCT4 8
EB 35 4M Ex-ATEX 230/50 160 0,80 1350 40 62 11 1ExdllCT4 9
EB 35 4T Ex-ATEX 400/50 150 0,42 1400 40 63 10 1ExdllCT4 8
EB 40 4M Ex-ATEX 230/50 180 0,85 1290 40 65 12 1ExdllCT4 9
EB 40 4T Ex-ATEX 400/50 180 0,43 1350 40 66 11 1ExdllCT4 8
EB 50 4M Ex-ATEX 230/50 210 1,00 1200 40 70 14 1ExdllCT4 9
EB 50 4T Ex-ATEX 400/50 230 0,45 1270 40 72 13 1ExdllCT4 8
* Уровень звукового давления на расстоянии 2 м от вентилятора.
.




Схема подключения



МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).

Монтаж
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!
¤ Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
¤ Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
¤ Прекращена подача напряжения;
¤ Рабочее колесо вентилятора полностью остановилось;
¤ Двигатель и рабочее колесо полностью остыли;
При чистке вентилятора:
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
¤ В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
¤ Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).


Последнее обновление 18.08.11
