Решетки УДН и УДР (Арктос)
версия для печати

Решетки двухрядные УДН и УДР предназначены для подачи или удаления воздуха системами вентиляции, кондиционирования и воздушного отопления в помещениях различного назначения, и рекомендуются к применению в тех случаях, когда необходима повышенная прочность воздухораспределительного устройства и дополнительная регулировка направления потока воздуха.

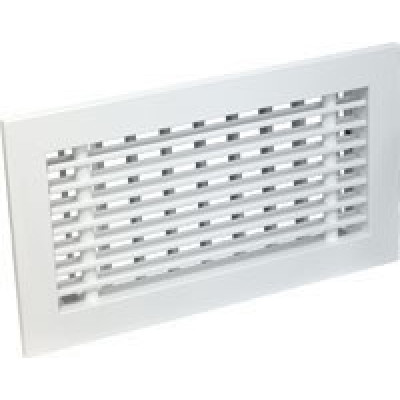

Решетки представляют собой раму прямоугольной формы с закрепленными в ней первым рядом неподвижных жалюзи из двутаврового (1УДН и 1УДР) или углового (2УДН и 2УДР) профиля и индивидуально регулируемым вторым рядом жалюзи. Жалюзи второго ряда установлены в пластиковые втулки, которые облегчают их поворот при регулировании. В единый блок элементы решеток соединяются посредством армирующих алюминиевых трубок, придающих высокую прочность всей конструкции.

Решетки УДР дополнительно оснащены регулятором расхода воздуха.

Минимальный размер решетки 150х100 мм, максимальный — 1000х500 мм, с шагом 50 мм.

Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или анодирование (А1 — бесцветное, А2 — под «бронзу», А3 — под «темную бронзу», А4 — под «золото»).

Данные для подбора решеток 1УДН, 2УДН, 1УДР, 2УДР при подаче или удалении воздуха (α2 = 0°)

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)
Типо-	F0,	L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-
размер	м2	L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м
АхВ, мм	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75
200 x 100	0,018	130	5	7,1	2,9	1,9	220	14	12	4,8	3,2	370	39	20	8,1	5,4
300 x 100	0,027	170	4	7,6	3,0	2,0	300	11	13	5,4	3,6	480	29	22	8,6	5,7
400 x 100	0,036	210	3	8,1	3,3	2,2	360	9	14	5,6	3,7	590	25	23	9,2	6,1
500 x 100	0,045	240	3	8,3	3,3	2,2	420	8	15	5,8	3,9	680	21	24	9,4	6,3
600 x 100	0,054	270	2	8,6	3,4	2,3	480	7	15	6,1	4,1	770	19	24	9,8	6,5
150 x 150	0,020	140	5	7,3	2,9	1,9	240	13	12	5,0	3,3	390	35	20	8,1	5,4
300 x 150	0,041	230	3	8,4	3,3	2,2	400	9	15	5,8	3,9	640	23	23	9,3	6,2
400 x 150	0,055	280	2	8,8	3,5	2,3	480	7	15	6,0	4,0	780	19	24	9,8	6,5
500 x 150	0,070	330	2	9,2	3,7	2,4	570	6	16	6,3	4,2	910	16	25	10,0	6,8
600 x 150	0,084	370	2	9,4	3,8	2,5	640	5	16	6,5	4,3	1030	14	26	10,0	7,0
700 x 150	0,098	410	2	9,6	3,9	2,6	710	5	17	6,7	4,5	1130	12	27	11,0	7,1
800 x 150	0,112	450	1	9,9	4,0	2,6	770	4	17	6,8	4,5	1240	11	27	11,0	7,3
200 x 200	0,036	210	3	8,1	3,3	2,2	360	9	14	5,6	3,7	590	25	23	9,2	6,1
300 x 200	0,055	280	2	8,8	3,5	2,3	480	7	15	6,0	4,0	780	19	24	9,8	6,5
400 x 200	0,074	340	2	9,2	3,7	2,5	590	6	16	6,4	4,3	940	15	25	10,0	6,8
500 x 200	0,093	400	2	9,7	3,9	2,6	680	5	16	6,6	4,4	1100	13	27	11,0	7,1
600 x 200	0,112	450	1	9,9	4,0	2,6	770	4	17	6,8	4,5	1240	11	27	11,0	7,3
700 x 200	0,131	500	1	10,0	4,1	2,7	860	4	17	7,0	4,7	1370	10	28	11,0	7,4
800 x 200	0,150	550	1	10,0	4,2	2,8	940	4	18	7,1	4,8	1490	9	28	11,0	7,6
1000 x 200	0,188	630	1	11,0	4,3	2,9	1090	3	19	7,4	4,9	1730	8	29	12,0	7,8
300 x 300	0,084	370	2	9,4	3,8	2,5	640	5	16	6,5	4,3	1030	14	26	10,0	7,0
400 x 300	0,113	450	1	10,0	3,9	2,6	780	4	17	6,8	4,6	1240	11	27	11,0	7,2
500 x 300	0,142	530	1	10,0	4,1	2,8	900	4	18	7,0	4,7	1440	10	28	11,0	7,5
600 x 300	0,171	600	1	11,0	4,3	2,8	1020	3	18	7,3	4,8	1630	8	29	12,0	7,7
700 x 300	0,200	660	1	11,0	4,3	2,9	1140	3	19	7,5	5,0	1800	8	30	12,0	7,9
800 x 300	0,229	720	1	11,0	4,4	3,0	1240	3	19	7,6	5,1	1960	7	30	12,0	8,0
1000 x 300	0,287	830	1	11,0	4,6	3,0	1430	2	20	7,9	5,2	2260	6	31	12,0	8,3

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
У решеток с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	50%	30%
	регулятора расхода	β=0°	β=60°	β=90°
	К	1,0	1,8	2,5
	ΔLwA, дБ(А)	0	5	17
