Сотовые решетки РСН-К, РСР-К (Арктос)
версия для печати

Сотовые решетки РСН-К и РСР-К предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

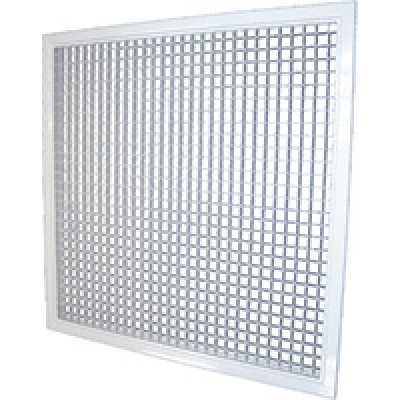

Решетки РСН-К, РСР-К представляют собой раму прямоугольной формы с установленной в ней объемной решеткой в виде квадратных «сот». Коэффициент живого сечения «сот» Кж. с. = 0,83.

Решетки РСР-К дополнительно оснащены регулятором расхода воздуха.

Минимальный размер решетки 100×100 мм, максимальный — 1200×600 мм, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом. При размере А (В) > 650 мм для обеспечения прочности конструкции в решетках устанавливается перемычка.

Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

Данные для подбора решеток РСН-К, РСР-К при подаче или удалении воздуха

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)
Размер	F0,	L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.
АхВ, мм	м2	L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	м, при
	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,014	240	15	17	6,8	4,5	340	30	24	9,6	6,4	480	60	14	9
300 x 100	0,022	320	11	18	7,2	4,8	460	22	26	10	6,9	660	46	15	9,9
400 x 100	0,030	390	9	19	7,5	5,0	570	18	27	11	7,3	820	38	16	11
500 x 100	0,039	460	7	19	7,8	5,2	670	15	28	11	7,5	960	31	16	11
600 x 100	0,047	520	6	20	8,0	5,3	770	14	30	12	7,9	1100	28	17	11
150 x 150	0,017	260	12	17	6,6	4,4	380	25	24	9,7	6,5	540	51	14	9,2
300 x 150	0,036	440	8	19	7,7	5,2	640	16	28	11	7,5	920	33	16	11
400 x 150	0,050	540	6	20	8,0	5,4	800	13	30	12	8,0	1140	26	17	11
500 x 150	0,063	630	5	21	8,4	5,6	930	11	31	12	8,2	1350	23	18	12
600 x 150	0,076	710	4	21	8,6	5,7	1050	10	32	13	8,5	1540	21	19	12
700 x 150	0,089	790	4	22	8,8	5,9	1170	9	33	13	8,7	1740	19	19	13
800 x 150	0,102	870	4	23	9,1	6,1	1290	8	34	13	9,0	1950	19	20	14
200 x 200	0,032	400	8	19	7,5	5,0	590	17	27	11	7,3	850	36	16	11
300 x 200	0,050	540	6	20	8,0	5,4	810	13	30	12	8,0	1160	27	17	12
400 x 200	0,069	670	5	21	8,5	5,7	990	10	31	13	8,4	1440	22	18	12
500 x 200	0,087	780	4	22	8,8	5,9	1150	9	32	13	8,7	1690	19	19	13
600 x 200	0,105	880	4	23	9,1	6,0	1310	8	34	13	9,0	1970	18	20	14
700 x 200	0,123	980	3	23	9,3	6,2	1460	7	35	14	9,3	2250	17	21	14
800 x 200	0,141	1070	3	24	9,5	6,3	1600	7	36	14	9,5	2530	16	22	15
1000 x 200	0,177	1250	3	25	9,9	6,6	1910	6	38	15	10,0	3060	15	24	16
300 x 300	0,079	730	4	22	8,7	5,8	1080	10	32	13	8,5	1580	20	19	12
400 x 300	0,107	890	4	23	9,1	6,0	1320	8	34	13	9,0	1990	18	20	14
500 x 300	0,135	1040	3	24	9,4	6,3	1550	7	35	14	9,4	2410	16	22	15
600 x 300	0,163	1180	3	24	9,7	6,5	1760	6	36	15	9,7	2820	15	23	16
700 x 300	0,191	1310	2	25	10,0	6,7	2010	6	38	15	10,0	3220	14	25	16
800 x 300	0,219	1430	2	25	10,0	6,8	2250	5	40	16	11,0	3610	14	26	17
1000 x 300	0,275	1670	2	27	11,0	7,1	2710	5	43	17	11,0	4360	13	28	18

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
У решеток с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	50%	30%
	регулятора расхода	β=0°	β=60°	β=90°
	К	1,4	6,6	13,6
	ΔLwA, дБ(А)	5	20	30

Последнее обновление 01.03.22
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
