Перфорированные решетки ПРН, ПРР (Арктос)
версия для печати

Перфорированные решетки ПРН, ПРР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Кроме того, решетки могут быть установлены в отопительных каналах каминов, а также в виде декоративных панелей для приборов отопления.

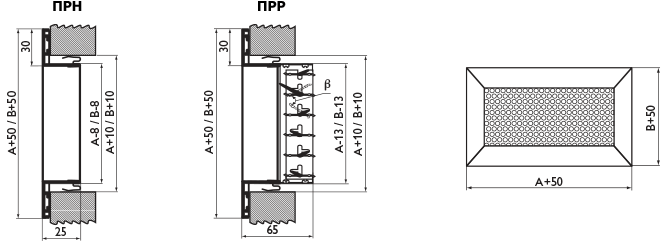

Решетки ПРН представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Коэффициент живого сечения перфорации Кж.с = 0,6.

Решетки ПРР дополнительно оснащены регулятором расхода воздуха.

Для очистки подаваемого или удаляемого воздуха решетки ПРН могут оснащаться воздушным фильтром c классом очистки G2, G3, M5, F7 или F9 (см. Приложение).

Минимальный размер решетки 100х100 мм, максимальный — 1200х300 мм, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом. При размере А(В)≥500 мм для обеспечения прочности конструкции в решётках устанавливаются стяжки.

Корпус решетки изготавливается из алюминия, перфорированная панель — из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

Данные для подбора решеток ПРН, ПРР при подаче или удалении воздуха

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)
Типо-	F0,	L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-
размер	м2	L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м
АхВ, мм	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,018	190	10	7,9	3,1	2,1	290	24	12	4,8	3,2	440	55	7,3	4,9
300 x 100	0,027	260	9	8,8	3,5	2,3	410	21	14	5,5	3,7	630	50	8,5	5,7
400 x 100	0,036	330	8	9,7	3,9	2,6	530	20	16	6,2	4,1	810	47	9,5	6,3
500 x 100	0,045	400	7	10	4,2	2,8	630	18	16	6,6	4,4	980	44	10	6,8
600 x 100	0,054	460	7	11	4,4	2,9	730	17	17	7,0	4,7	1150	42	11	7,3
150 x 150	0,020	210	10	8,2	3,3	2,2	320	24	13	5,0	3,4	490	56	7,7	5,1
300 x 150	0,041	370	8	10	4,1	2,7	580	19	16	6,4	4,2	900	45	9,9	6,6
400 x 150	0,055	460	6	11	4,4	2,9	730	16	17	6,9	4,6	1150	40	11	7,3
500 x 150	0,070	550	6	12	4,6	3,1	880	15	18	7,4	4,9	1400	37	12	7,8
600 x 150	0,084	640	5	12	4,9	3,3	1030	14	20	7,9	5,3	1630	35	12	8,3
700 x 150	0,098	730	5	13	5,2	3,5	1170	13	21	8,3	5,5	1820	32	13	8,6
800 x 150	0,112	810	5	13	5,4	3,6	1310	13	22	8,7	5,8	2000	30	13	8,9
200 x 200	0,036	340	8	10	4,0	2,7	530	20	16	6,2	4,1	810	47	9,5	6,3
300 x 200	0,055	460	6	11	4,4	2,9	730	16	17	6,9	4,6	1150	40	11	7,3
400 x 200	0,074	590	6	12	4,8	3,2	930	15	19	7,6	5,1	1480	37	12	8,1
500 x 200	0,093	700	5	13	5,1	3,4	1130	14	21	8,2	5,5	1770	34	13	8,6
600 x 200	0,112	810	5	13	5,4	3,6	1310	13	22	8,7	5,8	2020	30	13	8,9
700 x 200	0,131	920	5	14	5,6	3,8	1490	12	23	9,1	6,1	2250	27	14	9,2
800 x 200	0,150	1030	4	15	5,9	3,9	1660	11	24	9,5	6,3	2460	25	14	9,4
1000 x 200	0,188	1240	4	16	6,4	4,2	1930	10	25	9,9	6,6	2870	22	15	9,8
300 x 300	0,084	650	6	12	5,0	3,3	1030	14	20	7,9	5,3	1630	35	12	8,3
400 x 300	0,113	810	5	13	5,4	3,6	1310	12	22	8,7	5,8	2030	30	13	8,9
500 x 300	0,142	980	4	14	5,8	3,9	1580	11	23	9,3	6,2	2370	26	14	9,3
600 x 300	0,171	1140	4	15	6,1	4,1	1810	10	24	9,7	6,5	2690	23	14	9,6
700 x 300	0,200	1290	4	16	6,4	4,3	2010	9	25	10,0	6,7	2990	21	15	9,9
800 x 300	0,229	1440	4	17	6,7	4,5	2200	9	26	10,0	6,8	3280	19	15	10,0
1000 x 300	0,287	1700	3	18	7,1	4,7	2620	8	27	11,0	7,2	3940	17	16	11,0

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
У решеток с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

	% открытия	100%	50%	30%
	регулятора расхода	β=0°	β=60°	β=90°
	К	1,4	2,2	2,9
	ΔLwA, дБ(А)	2	15	25

Последнее обновление 14.01.22
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
