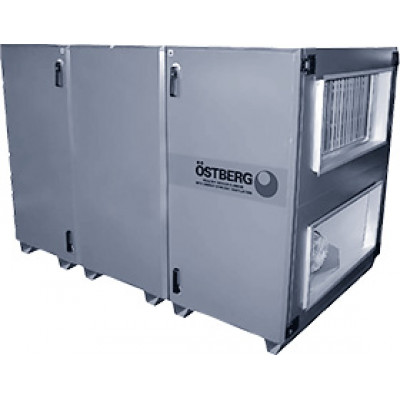

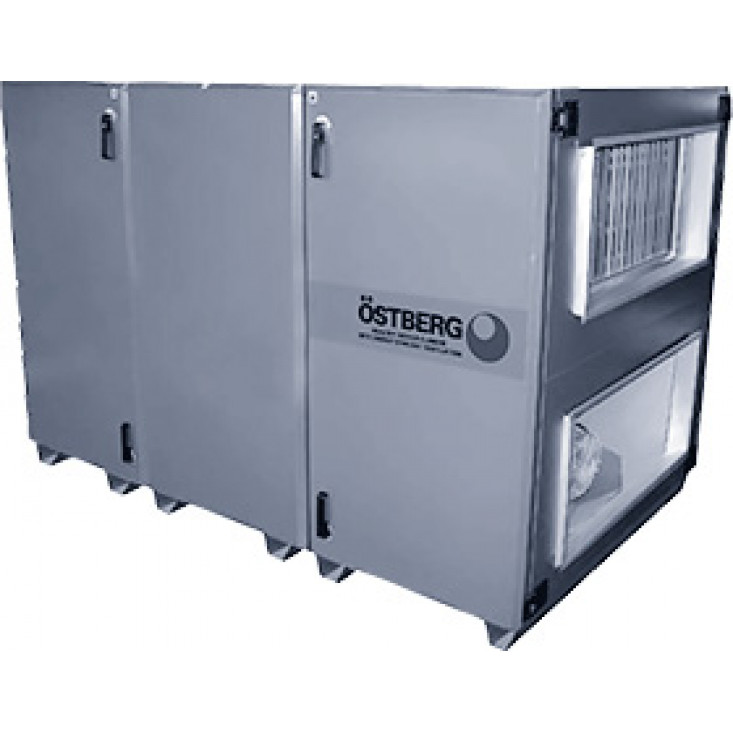

Приточно-вытяжные установки HERU 1600 S (Ostberg)

Приточно-вытяжные установки HERU - это продуманное решение для вентиляции зданий и сооружений различного назначения. Все установки оснащены высокоэффективным теплоутилизатором, что обеспечивает существенную экономию при эксплуатации. Разнообразие типоразмеров позволяет подобрать оптимальное решение в каждом конкретном случае.

В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 50 мм размещены: роторный регенератор, утилизирующий теплоту удаляемого воздуха (КПД теплоутилизации до 85%), приточный и вытяжной фильтры класса очистки F7, электрический или водяной калорифер, приточный и вытяжной вентиляторы, отсек приборов автоматического управления. Вентиляторы оборудованы энергоэффективными электронно-коммутируемыми двигателями (EC-двигателями).

Выпускается шесть исполнений установок HERU:

HERU. Стандартная система управления; HERU WEB. Cистема управления с WEB-интерфейсом, позволяющим удаленно управлять установкой с компьютера или электронного устройства на базе операционной системы Android*; HERU VAV2. Система поддержания давления в приточном и вытяжном воздуховодах (две уставки давления с переключением по таймеру / внешнему сигналу); HERU VAV2 WEB. Система поддержания давления в приточном и вытяжном воздуховодах (две уставки давления с переключением по таймеру / внешнему сигналу). Cистема управления с WEB-интерфейсом, позволяющим удаленно управлять установкой с компьютера или электронного устройства на базе операционной системы Android*; HERU CAV2. Система поддержания расхода в приточном и вытяжном воздуховодах (две уставки расхода с переключением по таймеру / внешнему сигналу). HERU CAV2 WEB. Система поддержания расхода в приточном и вытяжном воздуховодах (две уставки расхода с переключением по таймеру / внешнему сигналу). Cистема управления с WEB-интерфейсом, позволяющим удаленно управлять установкой с компьютера или электронного устройства на базе операционной системы Android*.

Системы управления и защиты

Установки HERU снабжены встроенной системой автоматического управления и настенным пультом дистанционного управления с ЖК-дисплеем. Система управления обеспечивает следующие основные функции:

поддержание заданной температуры приточного воздуха; регулирование скорости вращения вентиляторов; автоматическая диагностика функционирования установки; управление работой электрического нагревателя; управление приводом регулирующего вентиля (для установок с водяным калорифером или для внешнего охладителя); управление приводами воздушных заслонок; защита электродвигателей вентиляторов от перегрева и короткого замыкания; двухступенчатая защита электрического калорифера (первая ступень перезапускается автоматически, вторая – вручную); защита водяного калорифера от замораживания по минимальной температуре обратной воды; отключение установки при аварийных ситуациях и по команде пожарной сигнализации.

Установки HERU могут быть подключены к системе “Умный дом”, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы. В стандартном исполнении эти установки оснащены контроллерами с интерфейсом Modbus. При необходимости их можно адаптировать для подключения к сетям LON. Модели HERU WEB снабжены встроенным Web-сервером для простого и быстрого интегрирования в системы диспетчеризации и распределенного управления по локальной сети или через интернет.

Монтаж

Установки HERU снабжены ножками и предназначены для напольного монтажа. Для удобства транспортировки конструкция установок HERU выполнена в виде модулей.

Аксессуары

Воздушные клапаны, канальные охладители воздуха, узлы обвязки водяного калорифера, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

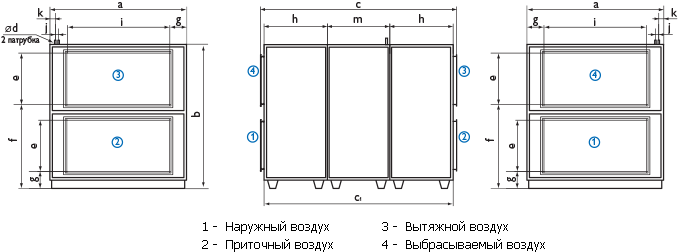

Размеры, мм

Модель	a	b	c	c1	Ød*	e	f	g	h	i	j	k	l	m
HERU 1600 S RER	1600	1690	2319	2219	–	600	985	200	743	1200	–	–	–	733
HERU 1600 S RWR	1600	1690	2319	2219	18	600	985	200	743	1200	39	64	799	733

* Диаметр патрубков водяного нагревателя.

Технические характеристики

Модель HERU		1600 S RER	1600 S RWR
Напряжение	В/Гц/ф	400/50/3	400/50/3
Ток	А	36,7	8,12
Макс. мощность нагревателя	кВт	19,8	56,3*
Мощность вентиляторов	кВт	5,09	5,09
Макс. потребляемая мощность	кВт	24,99	5,19
Вес	кг	570	565

* Мощность водяного теплообменника указана при расходе воздуха 6000 м3/ч для модели HERU 1600 S RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.

Шумовые характеристики

Модель	Скорость		LpA	LwA	LwA
Модель	вентилятора		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	100%	Приток	78	85	58	66	82	74	78	76	73	68
		Вытяжка	60	67	52	59	63	61	57	52	42	30
HERU 1600 S RER		К окружению	65	72	61	66	69	63	61	59	58	50
HERU 1600 S RWR	80%	Приток	71	78	54	70	69	68	73	71	68	60
		Вытяжка	57	63	49	60	58	53	52	47	37	23
		К окружению	61	68	55	67	60	56	54	53	54	42

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

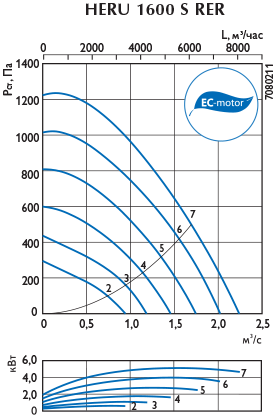

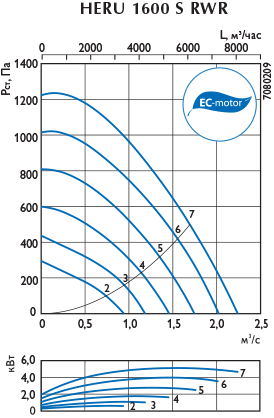

Номер кривой на графике	7	6	5	4	3	2	1
Уставка в %	100	90	80	70	60	50	40

Монтаж

Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Обслуживание

Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления.

Перед обслуживанием убедитесь, что

Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо вентилятора полностью остыли.

При очистке установки

Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

Проверить, поступает ли напряжение на установку. Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току. Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком. В случае возврата установки – очистить фильтр, ротор рекуператора, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

* Для удаленного управления с электронного устройства на базе Android необходимо загрузить на него русифицированное приложение и подключить установку к сети интернет. Приложение можно бесплатно загрузить из магазина приложений Google Play.

Последнее обновление 11.06.16
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте. Дополнения 30.06.17
