Артикул: Канальные вентиляторы KVFU

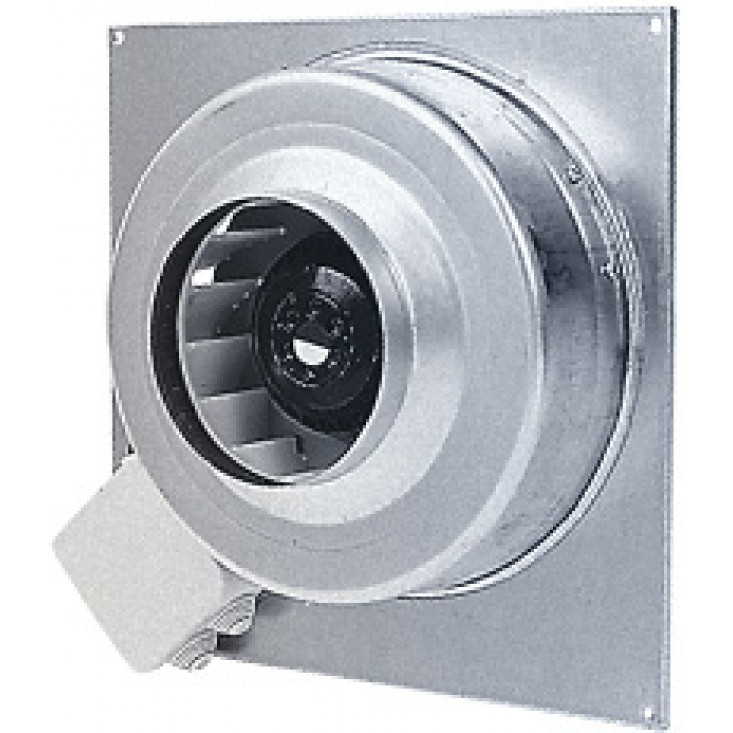

Настенные вентиляторы KVFU оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками.

Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы KVFU имеют типоразмеры от 100 до 315 мм предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

23 824 Р

Оставить заявку

Запрос стоимости

Описание
Доставка и оплата

Установка

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя

Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.

Аксессуары

Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

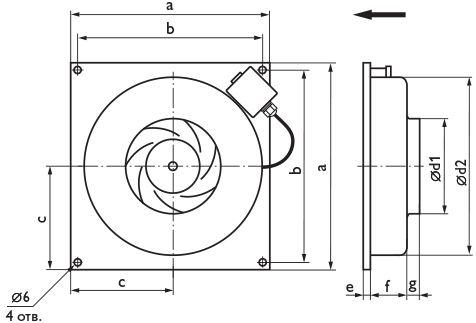

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Размеры, мм								Вес,	Схема
	жение,	мощн.,	А	вращ.,	t, °С	Размеры, мм								кг	эл.
	В/Гц	Вт		об/мин		a	b	c	Ød1	Ød2	e	f	g		подкл.
KVFU 100 A	230/50	41	0,18	1730	60	310	295	140	100	240	7	80	24	2,3	2
KVFU 100 C	230/50	62	0,27	2530	60	310	295	140	100	240	7	80	24	2,3	1
KVFU 125 A	230/50	40	0,18	1640	60	310	295	140	125	240	7	80	24	2,3	2
KVFU 125 C	230/50	62	0,27	2480	70	310	295	140	125	240	7	80	24	2,3	1
KVFU 160 B	230/50	62	0,27	2540	60	335	320	155	160	268	7	70	30	2,4	1
KVFU 160 C	230/50	105	0,44	2480	65	400	385	195	160	342	10	92	26	3,1	1
KVFU 200 A	230/50	115	0,50	2580	60	400	385	195	200	342	10	83	34	3,3	1
KVFU 200 B	230/50	144	0,63	2720	60	400	385	195	200	342	10	83	34	4,0	1
KVFU 250 A	230/50	120	0,53	2680	60	400	385	195	250	342	10	83	33	3,3	1
KVFU 250 B	230/50	146	0,63	2740	60	400	385	195	250	342	10	83	33	4,0	1
KVFU 315 B	230/50	190	0,84	2465	50	460	445	225	315	400	12	112	34	4,9	1
KVFU 315 C	230/50	274	1,19	2500	50	460	445	225	315	400	12	112	34	5,3	1

Шумовые характеристики

Модель		LpA	LwA	LwA
		LpA	LwA	LwA
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
KVFU 100 A	К входу	59	66	45	56	64	60	58	52	45	38
KVFU 100 A	К окружению	36	43	35	21	33	35	39	37	37	31
KVFU 100 C	К входу	63	70	50	61	66	65	65	59	52	46
KVFU 100 C	К окружению	42	49	34	23	40	40	44	42	44	38
KVFU 125 A	К входу	60	67	44	51	66	60	56	52	47	39
KVFU 125 A	К окружению	36	43	35	20	35	34	38	38	36	30
KVFU 125 C	К входу	63	70	49	55	64	67	64	60	55	48
KVFU 125 C	К окружению	42	49	36	25	39	39	44	43	45	36
KVFU 160 B	К входу	62	69	48	54	64	65	63	58	53	48
KVFU 160 B	К окружению	42	49	35	24	39	40	45	44	44	32
KVFU 160 C	К входу	66	73	52	60	64	68	69	64	64	54
KVFU 160 C	К окружению	49	56	35	34	42	49	54	47	48	35
KVFU 200 A	К входу	65	72	52	60	64	67	66	64	65	55
KVFU 200 A	К окружению	47	54	34	31	42	46	50	47	48	34
KVFU 200 B	К входу	68	75	57	63	70	69	66	64	61	59
KVFU 200 B	К окружению	45	52	27	34	41	46	48	44	44	35
KVFU 250 A	К входу	67	74	51	60	67	67	69	68	64	55
KVFU 250 A	К окружению	47	54	26	30	34	47	52	47	44	38
KVFU 250 B	К входу	68	75	58	61	71	65	70	65	64	64
KVFU 250 B	К окружению	46	53	30	31	42	46	49	46	43	38
KVFU 315 B	К входу	67	74	54	56	61	65	65	70	67	65
KVFU 315 B	К окружению	47	54	28	35	43	48	49	50	45	41
KVFU 315 C	К входу	68	75	58	60	67	66	66	72	68	66
KVFU 315 C	К окружению	50	57	30	35	44	51	51	53	50	43

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

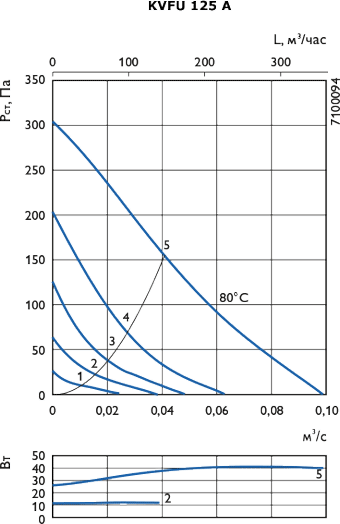

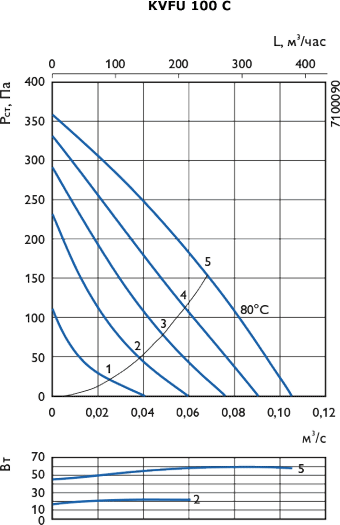

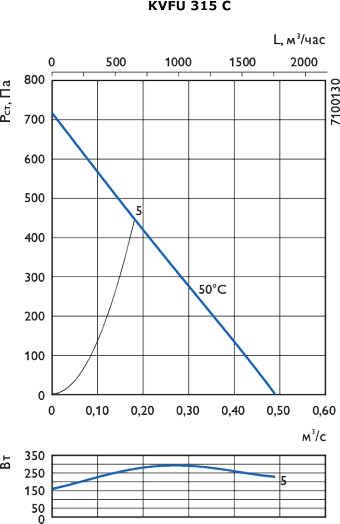

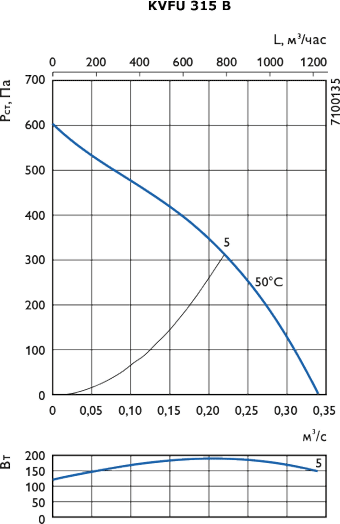

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80

Монтаж

Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности

Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

Последнее обновление 06.10.17 Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления. Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
