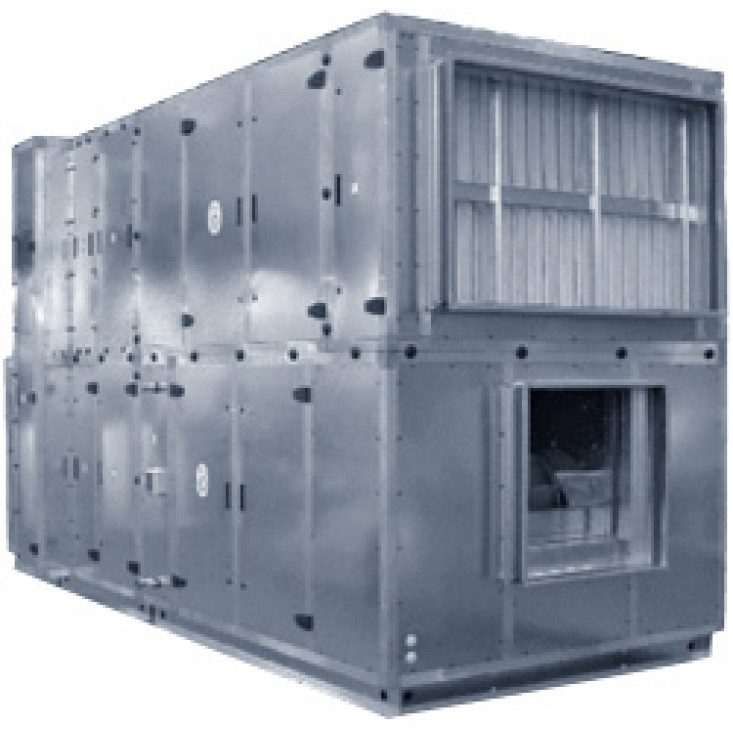

Вентиляционные установки Стандарт (Арктос)

    Вентиляционные установки представляют собой наборные модульные устройства для обработки воздуха. Они состоят из ряда функциональных секций, объединённых в установки для наиболее эффективного кондиционирования воздуха в помещениях различного назначения: офисах, предприятиях, частных домах, школах и т. д. Секции установок имеют небольшие конструктивные размеры и легко транспортируются по узким проходам, поэтому установки подходят для размещения в большинстве помещений.
    В установках широко используются энергосберегающие технологии (высокоэффективная теплоизоляция, несколько видов рекуператоров), современные системы микропроцессорного управления, адаптированные для нужд конкретного пользователя, и другие достижения научно-технического прогресса. Высокое качество оборудования подтверждается многолетней безотказной эксплуатацией в различных климатических условиях.

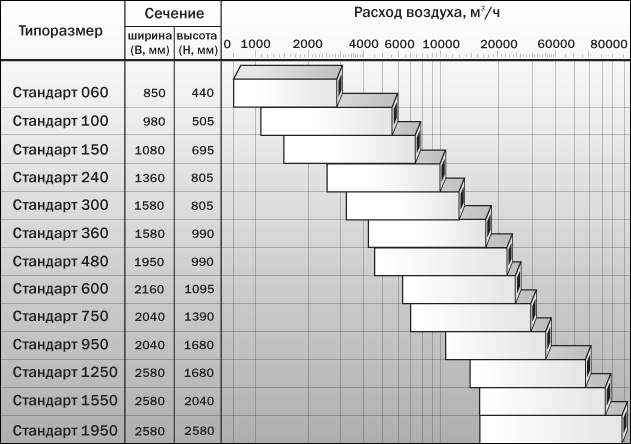

    Установки производится 13 типоразмеров с производительностью по воздуху от 720 до 80000 м3/час (0,2–22 м3/с).
    Надежность и эффективность работы любого оборудования зависит от качества каждого элемента, его составляющего. Поэтому при комплектовании вентиляционных установок "СТАНДАРТ" мы используем детали и изделия европейского уровня качества и наивысшей надежности, изготовленные на заводах, зарекомендовавших себя только с наилучшей стороны в течение длительного времени.

Конструкция секций
Каркас секции изготавливается из алюминиевого экструдированного профиля. Дверцы, люки и панели корпуса изготавливаются из стального оцинкованного листа. Панели корпуса теплоизолированы слоем огнестойкой минеральной ваты толщиной 25мм или 50мм. Все дверцы для обслуживания снабжены поворотными петлями. Различные секции могут оъединяться в модули. Модули секций устанавливаются на опорные рамы из профилированной стали.

Секция воздушного клапана

Секция воздушного клапана может быть использована как регулирующий элемент расхода воздуха или как запорная секция.
- Воздушный клапан изготовлен из анодированных алюминиевых профилей;
- Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы;
- Уплотнение пластин выполнено силиконовым профилем.

Секция вентилятора

Секция вентилятора - это основной элемент приточных и вытяжных установок.
- Секция состоит из встроенного радиального вентилятора двухстороннего всасывания с приводным механизмом и асинхронного двигателя с короткозамкнутым ротором.
- Рабочее колесо и двигатель вентилятора эффективно виброизолированы от элементов корпуса.
- Виброизоляция осуществляется резино-металлическими виброгасящими амортизаторами и гибкой вставкой.
- Момент вращения от электродвигателя к рабочему колесу передается при помощи клиноременной передачи через шкивы, центрируемые и фиксируемые на соответствующих валах разжимными втулками.

Секция воздушного фильтра

В секции воздушного фильтра применяется фильтрующий материал классов EU3, EU5, EU7, EU9. Для более тонкой очистки воздуха возможны комбинации фильтрующих элементов разных классов.
- Карманная конструкция обеспечивает большую фильтрующую поверхность и длительный срок службы фильтров.
- Легко монтируемые съемные фильтрующие кассеты вставляются в направляющие и имеют удобный доступ для монтажа.
- Направляющие кассет фильтров снабжены эффективными уплотняющими прокладками, предотвращающими утечки воздуха.
- Секция воздушного фильтра оснащена дифференциальным манометром.

Секция нагрева воздуха

- В секции нагрева воздуха используются медно-алюминиевые теплообменники (калориферы) работающие на горячей воде и/или электронагреватель.
- На установки, предназначенные для работы в условиях низких температур, устанавливается стальной теплообменник со спирально-катанным алюминиевым оребрением.
- Все водяные теплообменники снабжены термостатом защиты от замерзания по температуре воздуха.

- Трубчатые ТЭНы электронагревателей изготовлены из нержавеющей стали.
- Все электронагреватели снабжены двухступенчатой защитой, обеспечивающей их отключение при перегреве.

Секция охлаждения воздуха

- В секции охлаждения воздуха используются медно-алюминиевые теплообменники работающие на холодной воде (гликолевой смеси) или фреоновый испаритель.
- За теплообменником или испарителем предусмотрена установка каплеуловителя.
- Для сбора конденсата устанавливается поддон из коррозионностойкого материала с дренажным патрубком, выходящим через боковую панель со стороны обслуживания.

Секция смешения

Секция смешения состоит из нескольких воздушных клапанов, позволяющих производить подмес вытяжного воздуха в приточный.
- Воздушный клапан состоит из анодированных алюминиевых профилей;
- Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы;
- Уплотнение пластин выполнено силиконовым профилем.

Секция увлажнителя

В зависимости от требований по обработке воздуха предлагается три модификации увлажнителей.
- Паровой увлажнитель: распределение пара происходит непосредственно в поток воздуха при помощи различных парораспределителей с отводом конденсата.
- Испарительный увлажнитель: изготовлен из композитного материала со специальной пропиткой. Рассчитан на использование водопроводной воды с регулированием расхода. Внутри корпус секции покрыт листовой нержавеющей сталью.
- Форсуночный увлажнитель: дисперсия мельчайших водяных капель непосредственно в поток воздуха через специальные форсунки под давлением.

Секция шумоглушителя

- Материал пластин неорганический, волокнистый, устойчивый к истиранию и эрозии.
- Для снижения аэродинамического сопротивления и собственного шума пластины оборудованы обтекателями.
- Стандартные шумоглушители производятся трех типоразмеров в зависимости от требований шумоподавлению.

Секция роторного рекуператора

В случаях, когда допускается незначительный (в районе 5%) переток вытяжного воздуха в приточный, наилучшие технические и эксплуатационные показатели имеет рекуператор роторного типа.
- Ротор рекуператора собран из чередующихся тонких плоских и гофрированных пластин, образующих воздушные каналы.
- Ротор установлен на "вечных" подшипниках и может быть извлечен из секции.
- Для уменьшения перетока воздуха ротор оснащен щеточными уплотнителями и сектором продувки.
- Вращение ротора рекуператора осуществляется двигателем, работающем в режиме вкл./выкл. или с регулированием скорости вращения.

Секция пластинчатого рекуператора

В случаях, когда недопустим переток вытяжного воздуха в приточный, используется пластинчатый перекрестноточный рекуператор.
- Конструкция этого типа рекуператора подразумевает большую поверхность теплообмена для передачи тепла вытяжного воздуха приточному.
- Выделяющийся конденсат собирается в поддоне с дренажным патрубком со стороны обслуживания.
- Защита от обмерзания обеспечивается обводным каналом (байпасом) и активизируется автоматикой.

Секция рекуператора с промежуточным теплоносителем

В случаях, когда системы приточного и вытяжного воздуха нельзя объединить в одном модуле, используется рекуператор с промежуточным теплоносителем.
- Рекуператор состоит из двух медноалюминиевых теплообменников, соединенных между собой трубопроводом с принудительной циркуляцией промежуточного теплоносителя.
- Секция вытяжного теплообменника оснащена поддоном из коррозионностойкого материала и дренажным патрубком со стороны обслуживания.
- При необходимости секция вытяжного воздуха оснащается каплеуловителем.

Секция инспекционная

Инспекционная секция необходима для обслуживания внутренних элементов вентиляционной установки.
- Длина инспекционной секции обычно рекомендуется производителем и согласовывается с заказчиком.
- В секции может монтироваться рассекатель, диффузор или иной стабилизатор потока воздуха.

Основные варианты комплектования секций
Приведенные ниже варианты комплектования установок могут быть дополнены другими функциональными секциями или, наоборот, использоваться в сокращенном виде.

1. Приточная установка.	2. Приточная установка с охладителем.
3. Приточная установка с охладителем и секцией смешения.	4. Приточная установка с паровым увлажнителем.
5. Приточно-вытяжная установка со смесительной секцией.	6. Приточно-вытяжная установка с роторным рекуператором и охладителем.
7. Приточно-вытяжная установка с пластинчатым рекуператором.	8. Приточно-вытяжная установка с промежуточным теплоносителем.
9. Приточно-вытяжная установка со смесительной камерой "в линию"	10. Приточная установка с резервным вентилятором.

Последнее обновление 04.10.10
