Крышный вытяжной вентилятор TXQ M (O.ERRE)

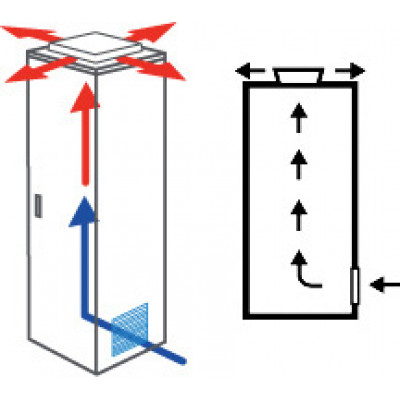

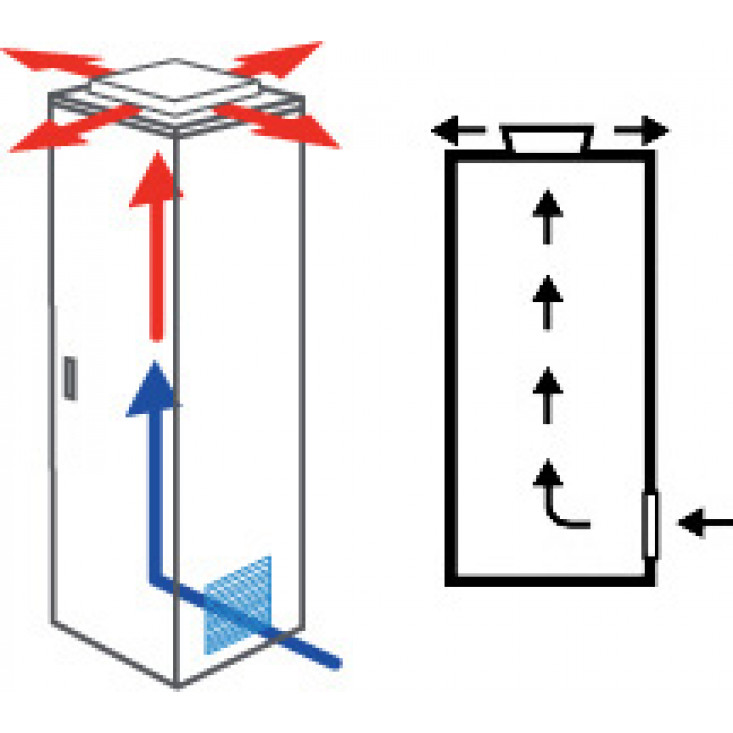

Охлаждение с помощью вытяжной вентиляции При высокой тепловой нагрузке в шкафу, а также, если невозможно установить вентиляторы на боковых панелях шкафа, механическая вентиляция может быть обеспечена установкой крышного вытяжного вентилятора на верхнюю панель шкафа и установкой одной или нескольких приточных решеток в нижней части шкафа. Главной особенностью крышного вентилятора является большой расход воздуха. Разрежение, создаваемое вентилятором внутри шкафа, ведет к поступлению воздуха в шкаф через приточные решетки, при этом создается требуемый воздухообмен для удаления тепла.

• Kрышные вытяжные вентиляторы для удаления воздуха без воздуховодов;
• Степень защиты IPX4;
• Степень защиты со стороны шкафа IP24;
• Максимальная температура воздуха 60°C;
• Быстрая и удобная установка на шкафу благодаря электрическому подключению и креплению внутри шкафа;
• Энергоэффективные и малошумные;
• Корпус из оцинкованной стали, цвет серый RAL 7035;
• Защитная решетка;
• Вентилятор с непосредственным приводом, на шарикоподшипниках, с самоочищающимися загнутыми назад лопатками;
• Изготовлены в соответствии со стандартом EN 60335-2-80;
• Регулирование скорости с помощью промышленного регулятора RGM2 или RGE (опция);
• Требуется установка приточной решетки в нижней части шкафа;
• Для управления вентилятором может потребоваться термостат TMS.

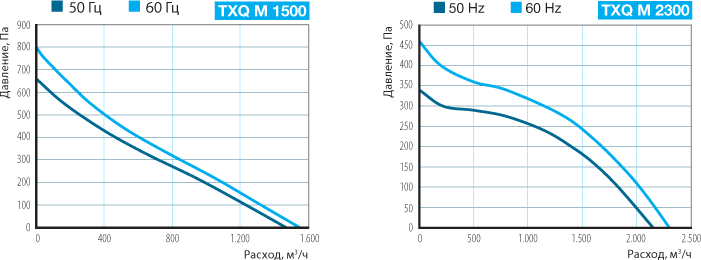

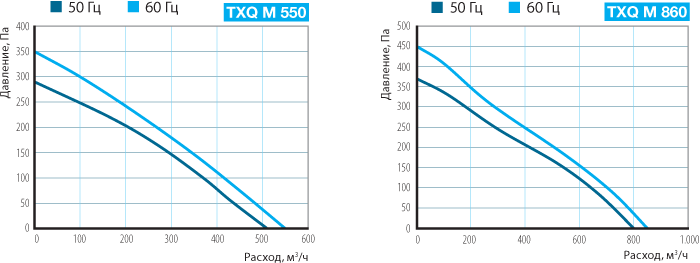

Технические характеристики

Модель	Потребляемая	Напряжение,	Номинал.	Уровень шума	Вес,
Модель	мощность, Вт	В/Гц	ток, А	дБ(А), 3 м	кг
TXQ M 550	60	230/50	0,26	52	5,8
TXQ M 860	70	230/50	0,35	53	6,2
TXQ M 1500	150	230/50	0,75	57	7,5
TXQ M 2300	200	230/50	0,80	58	10,0

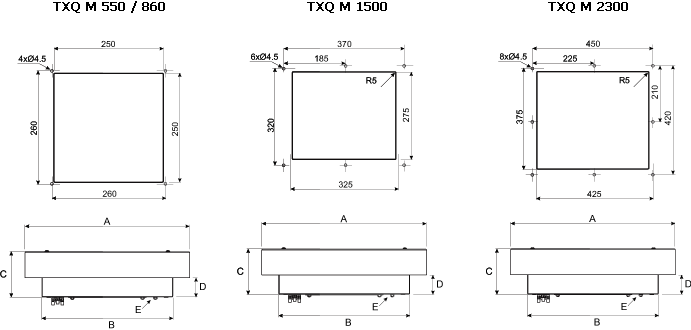

Модель	A	B	C	D	E	кг
TXQ М 550	365x365	290x290	105	45	4-M4	5,8
TXQ М 860	365x365	290x290	105	45	4-M4	6,2
TXQ М 1500	430x480	350x400	110	50	6-M4	9
TXQ М 2300	570x600	450x480	192	85	8-M4	16

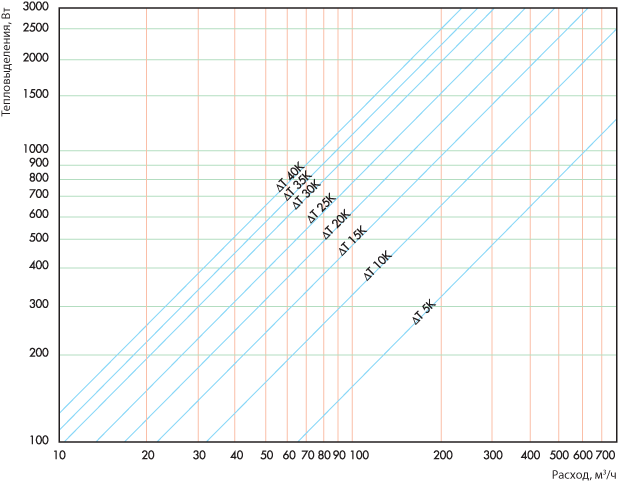

График расчета теплового баланса

Для правильного выбора вентилятора воспользуйтесь графиком.
В первую очередь определите тепловыделения, создаваемые оборудованием в шкафу.
- Максимально допустимую температуру внутри шкафа.
- Максимальную температуру окружающего шкаф воздуха.
• Вычислите разницу ∆Т (перепад температуры) между этими температурами.
• Точка пересечения горизонтальной линии (тепловыделение) с наклонной линией (требуемый ∆Т) даст необходимый расход воздуха вентилятора.
• Выберите подходящий вентилятор.
При выборе нужно учитывать естественные теплопотери через стенки шкафа и сделать запас 20% на уменьшение расхода воздуха при загрязнении фильтров.

Последнее обновление 26.11.13
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
